Toyota CH-R Manual de Taller: Interruptor Manual (sos)

Toyota CH-R Manual de Taller / ComunicaciÓn MÓvil / Interruptor Manual (sos)

Componentes

COMPONENTES

ILUSTRACIÓN

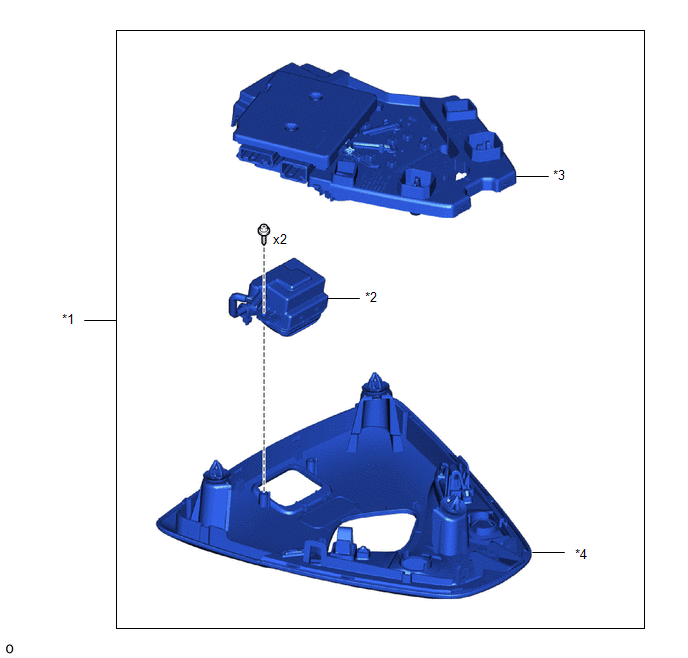

*1	CONJUNTO DE LA LUZ DE LECTURA DE MAPAS	*2	INTERRUPTOR MANUAL (SOS) (CONJUNTO DEL INTERRUPTOR DE AUXILIO)
*3	CUBIERTA	*4	BISEL

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

Haga clic aquí

2. EXTRAIGA EL INTERRUPTOR MANUAL (SOS) (CONJUNTO DEL INTERRUPTOR DE AUXILIO)

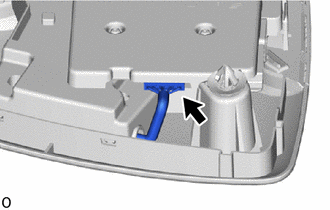

(a) Desconecte el conector.

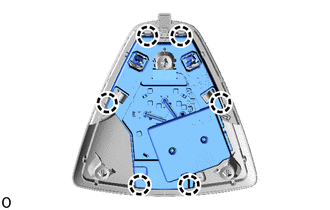

(b) Desenganche las garras para extraer la cubierta.

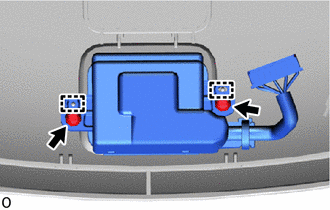

(d) Desenganche las guías para extraer el interruptor manual (SOS) (conjunto del interruptor de auxilio) del bisel.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR MANUAL (SOS) (CONJUNTO DEL INTERRUPTOR DE AUXILIO)

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
8 (SIG1) - 1 (GND)	Se pulsa el interruptor SOS	78 a 86 Ω
8 (SIG1) - 1 (GND)	No se pulsa el interruptor SOS	392 a 432 Ω

Si la resistencia no corresponde con el valor especificado, sustituya el interruptor manual (SOS) (conjunto del interruptor de auxilio).

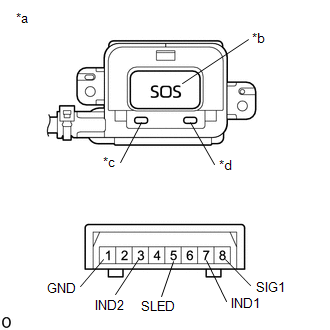

*a	Componente no conectado al mazo de cables (Conjunto del interruptor de auxilio)
*b	Interruptor SOS
*c	Indicador verde
*d	Indicador rojo

(b) Compruebe la iluminación de los interruptores.

(1) Aplique tensión de la batería al interruptor manual (SOS) (conjunto del interruptor de auxilio) y compruebe si se enciende la iluminación.

OK:

Conexión de la batería	Valor especificado
Terminal positivo de la batería (+) → 5 (SLED) Terminal negativo de la batería (-) → 1 (GND)	El interruptor SOS se enciende

Conexión de la batería

Valor especificado

Terminal positivo de la batería (+) → 5 (SLED)

Terminal negativo de la batería (-) → 1 (GND)

El interruptor SOS se enciende

Si la resistencia no corresponde con el valor especificado, sustituya el interruptor manual (SOS) (conjunto del interruptor de auxilio).

(1) Aplique tensión de la batería al interruptor manual (SOS) (conjunto del interruptor de auxilio) y compruebe si se enciende la iluminación.

OK:

Conexión de la batería	Valor especificado
Terminal positivo de la batería (+) → 7 (IND1) Terminal negativo de la batería (-) → 1 (GND)	El indicador rojo se enciende
Terminal positivo de la batería (+) → 3 (IND2) Terminal negativo de la batería (-) → 1 (GND)	El indicador verde se enciende

Conexión de la batería

Valor especificado

Terminal positivo de la batería (+) → 7 (IND1)

Terminal negativo de la batería (-) → 1 (GND)

El indicador rojo se enciende

Terminal positivo de la batería (+) → 3 (IND2)

Terminal negativo de la batería (-) → 1 (GND)

El indicador verde se enciende

Si la resistencia no corresponde con el valor especificado, sustituya el interruptor manual (SOS) (conjunto del interruptor de auxilio).

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR MANUAL (SOS) (CONJUNTO DEL INTERRUPTOR DE AUXILIO)

(a) Enganche las guías para instalar el interruptor manual (SOS) (conjunto del interruptor de auxilio) en el bisel.

(b) Coloque los 2 tornillos con un destornillador "TORX" T10.

(d) Conecte el conector.

2. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS

Haga clic aquí
