INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.
PROCEDIMIENTO
1. INSTALE EL SENSOR DE DETECCIÓN DE OCUPANTE (ALMOHADILLA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL)
AVISO:
Al instalar la cubierta del cojín del asiento delantero de tipo individual, consulte las medidas de precaución para evitar la aparición de arrugas.
Haga clic aquí

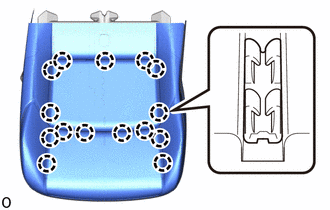

(a) Enganche las garras para instalar el sensor de detección de ocupante (almohadilla del cojín del asiento delantero de tipo individual) en la cubierta del cojín del asiento delantero tipo individual. |
|
2. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
3. COLOQUE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
4. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO
Haga clic aquí
5. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO
Haga clic aquí
6. INSTALE LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
7. INSTALE LA CUBIERTA EXTERIOR DE LA BISAGRA DEL DISPOSITIVO DE AJUSTE DE RECLINADO
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
8. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
9. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO
Haga clic aquí
10. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado del conductor.
Haga clic aquí
