Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MONTANTE LATERAL TRASERO
OBSERVACIÓN:
Cuando extraiga el subconjunto de la cubierta del montante lateral trasero, caliente la carrocería del vehículo y el subconjunto de la cubierta del montante lateral trasero con una lámpara térmica.
Temperatura de calentamiento|
Elemento |
Temperatura |
|---|---|
|
Subconjunto de la cubierta del montante lateral trasero |
20 a 30°C (68 a 86°F) |
ADVERTENCIA:
- No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
- Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

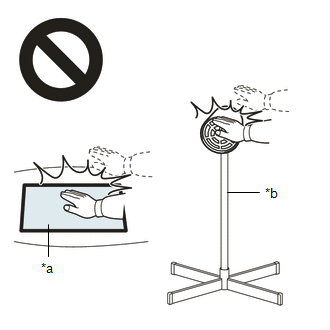

.png)
|
*a |
Pieza calentada |
|
*b |
Lámpara térmica |
AVISO:
No caliente excesivamente la carrocería del vehículo ni el subconjunto de la cubierta del montante lateral trasero.
(a) Caliente con una lámpara térmica el subconjunto de la cubierta del montante lateral trasero.

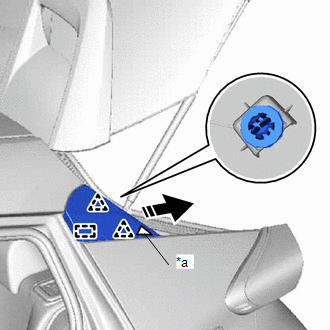

(b) Desenganche los clips y la guía para extraer el subconjunto de la cubierta del montante lateral trasero tal como se muestra en la ilustración.
|
*a |
Cinta adhesiva de doble cara |
.png) |
Extraiga en este sentido |
OBSERVACIÓN:
Al extraer el subconjunto de la cubierta del montante lateral trasero, despegue la cinta adhesiva de doble cara.
Desmontaje
DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo. ...
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo ...
