Toyota CH-R Manual de Taller: InstalaciÓn

Toyota CH-R Manual de Taller / DistribuciÓn De La Electricidad / RelÉ De IntegraciÓn / InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL RELÉ DE INTEGRACIÓN N° 1

(a) Conecte los 2 conectores.

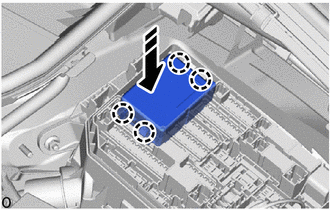

(b) Enganche las garras para instalar el relé de integración n° 1 tal y como se muestra en la ilustración.

Coloque en este sentido

2. INSTALE LA CUBIERTA DEL BLOQUE DE RELÉS N° 1

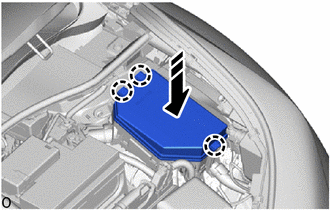

(a) Enganche las garras para instalar la cubierta del bloque de relés n° 1 tal y como se muestra en la ilustración.

Coloque en este sentido

3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL RELÉ DE INTEGRACIÓN N° 1 (a) RELÉ IG1 N° 3: (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar ...
