INSPECCIÓN

PROCEDIMIENTO

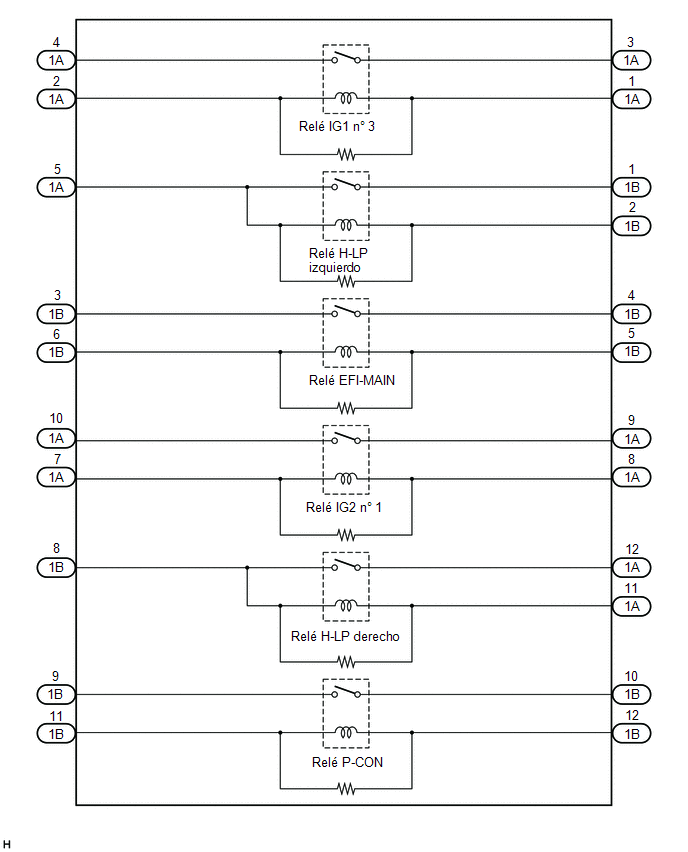

1. INSPECCIONE EL RELÉ DE INTEGRACIÓN N° 1

(a) RELÉ IG1 N° 3:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1A-4 - 1A-3

No se aplica tensión de la batería entre los terminales 1A-2 y 1A-1

10 kΩ o superior

Terminal positivo (+) de la batería → 1A-2

Terminal negativo (-) de la batería → 1A-1

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

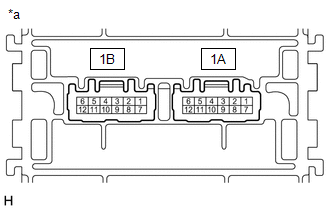

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)

(b) RELÉ H-LP LH:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1A-5 - 1B-1

No se aplica tensión de la batería entre los terminales 1A-5 y 1B-2

10 kΩ o superior

Terminal positivo (+) de la batería → 1A-5

Terminal negativo (-) de la batería → 1B-2

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)

(c) RELÉ PRINCIPAL EFI:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1B-3 - 1B-4

No se aplica tensión de la batería entre los terminales 1B-5 y 1B-6

10 kΩ o superior

Terminal positivo (+) de la batería → 1B-5

Terminal negativo (-) de la batería → 1B-6

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)

(d) RELÉ IG2 N° 1:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1A-10 - 1A-9

No se aplica tensión de la batería entre los terminales 1A-7 y 1A-8

10 kΩ o superior

Terminal positivo (+) de la batería → 1A-7

Terminal negativo (-) de la batería → 1A-8

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)

(e) RELÉ H-LP RH:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1B-8 - 1A-12

No se aplica tensión de la batería entre los terminales 1B-8 y 1A-11

10 kΩ o superior

Terminal positivo (+) de la batería → 1B-8

Terminal negativo (-) de la batería → 1A-11

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)

(f) RELÉ P-CON:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1B-9 - 1B-10

No se aplica tensión de la batería entre los terminales 1B-11 y 1B-12

10 kΩ o superior

Terminal positivo (+) de la batería → 1B-11

Terminal negativo (-) de la batería → 1B-12

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el relé de integración n° 1.

*a

Componente no conectado al mazo de cables

(relé de integración n° 1)
