Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del relé de integración n° 1.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA CUBIERTA DEL BLOQUE DE RELÉS N° 1

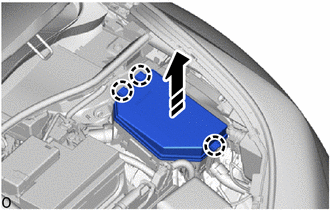

(a) Desenganche las garras para extraer la cubierta del bloque de relés n° 1 como se muestra en la ilustración.

Extraiga en este sentido

4. EXTRAIGA EL RELÉ DE INTEGRACIÓN N° 1

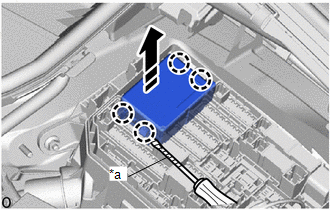

(a) Desenganche las garras con la ayuda de un destornillador con la punta envuelta en cinta protectora.

*a

Cinta protectora

Extraiga en este sentido

(b) Extraiga el relé de integración n° 1 como se muestra en la ilustración.

AVISO:

Cuando tire del el relé de integración n° 1, tenga cuidado de no dañarlo.

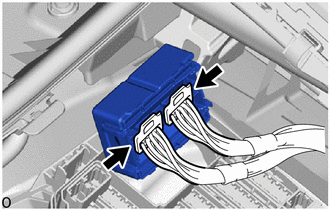

(c) Desconecte los 2 conectores para extraer el relé de integración n° 1.

AVISO:

Cuando tire del el relé de integración n° 1, tenga cuidado de no dañarlo.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 RELÉ DE INTEGRACIÓN N° 1 *2 CUBIERTA DEL BLOQUE DE RELÉS N° 1 ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL RELÉ DE INTEGRACIÓN N° 1 (a) RELÉ IG1 N° 3: (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar ...
