DESCRIPCIÓN

El circuito del interruptor dentro del conjunto del juego de instrumentos se enciende y apaga de acuerdo con el funcionamiento del conjunto del interruptor de la almohadilla del volante.

Durante el modo de prueba, cuando se acciona el interruptor de la almohadilla del volante, "TPMS" se selecciona en la pantalla de información múltiple y se pulsa el interruptor "ENTER" (conjunto del interruptor de la almohadilla del volante), se enciende el indicador de advertencia de la presión de los neumáticos y, cuando no se pulsa el interruptor "ENTER" (conjunto del interruptor de la almohadilla del volante), el indicador de advertencia de la presión de los neumáticos parpadea a intervalos de 0.125 segundos.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

C2198/98

Interruptor de inicialización (para el DTC del modo de prueba)

El procedimiento del modo de pruebas ha finalizado.
  • Conjunto del interruptor de la almohadilla del volante
  • Subconjunto del cable espiral
  • Mazo de cables o conector
  • Receptor y ECU de advertencia de la presión de los neumáticos

-

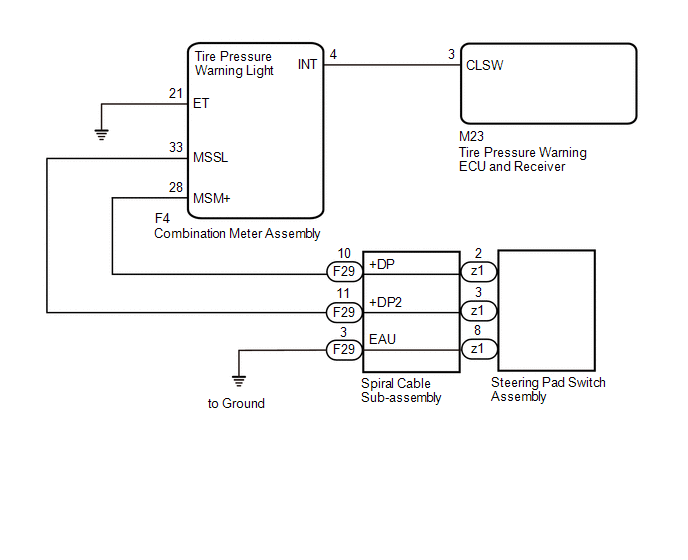

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya el receptor y la ECU de advertencia de la presión de los neumáticos, utilice el Techstream para leer los ID del transmisor memorizados en la ECU antigua y anótelos antes de retirarla.

    Haga clic aquí

  • Es necesario llevar a cabo la inicialización después del registro de los ID del transmisor en el receptor y la ECU de advertencia de la presión de los neumáticos si se han sustituido la ECU y/o una de las válvulas y transmisores.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

2.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Retire el subconjunto del cable espiral.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aquí

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F29 del subconjunto del cable espiral.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F29-10 (+DP) - F4-28 (MSM+)

Siempre

Inferior a 1 Ω

F29-10 (+DP) o F4-28 (MSM+) - Masa de la carrocería

Siempre

10 kΩ o superior

F29-11 (+DP2) - F4-33 (MSSL)

Siempre

Inferior a 1 Ω

F29-11 (+DP2) o F4-33 (MSSL) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - ECU DE ADVERTENCIA DE PRESIÓN DE LOS NEUMÁTICOS Y RECEPTOR)

(a) Desconecte el conector del receptor y la ECU de advertencia de la presión de los neumáticos M23.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M23-3 (CLSW) - F4-4 (INT)

Siempre

Inferior a 1 Ω

M23-3 (CLSW) o F4-4 (INT) - Masa de la carrocería

Siempre

10 kΩ o superior

F4-21 (ET) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

5.

INSPECCIONE LA TENSIÓN DEL TERMINAL (INT)

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F4-4 (INT) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 15 V
OK

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

MAL

SUSTITUYA LA ECU Y EL RECEPTOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
