DESCRIPCIÓN

Este circuito suministra corriente eléctrica para el funcionamiento del sensor del sistema de supervisión de punto ciego.

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (MAESTRO))

*a

Vista frontal del conector del mazo de cables

(al sensor de supervisión de punto ciego izquierdo (maestro))

(a) Desconecte el conector del sensor de supervisión de punto ciego izquierdo (maestro).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M62-5 (BLB) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

M62-5 (BLB) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (MAESTRO) - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M62-10 (BLGD) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (ESCLAVO))

*a

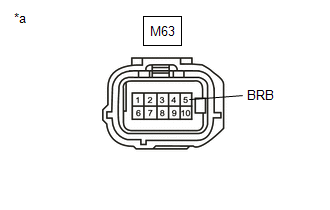

Vista frontal del conector del mazo de cables

(al sensor de supervisión de punto ciego derecho (esclavo))

(a) Desconecte el conector del sensor de supervisión de punto ciego derecho (esclavo).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

M63-5 (BRB) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

M63-5 (BRB) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (ESCLAVO) - MASA DE LA CARROCERÍA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M63-10 (BRGD) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
