UBICACIÓN DE LAS PIEZAS

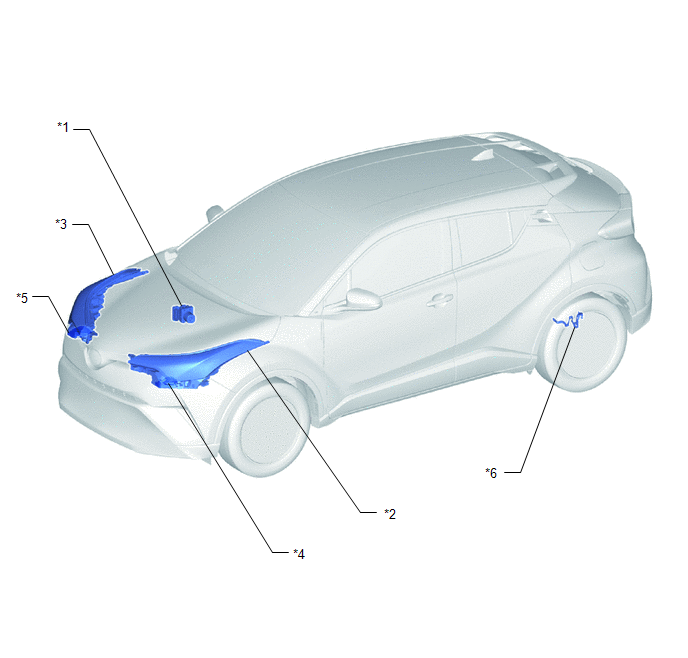

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE) |
*2 |
CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO - MOTOR DE NIVELACIÓN DEL FARO |
|
*3 |
CONJUNTO DE LA UNIDAD DEL FARO DERECHO - MOTOR DE NIVELACIÓN DEL FARO |
*4 |
SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO |
|
*5 |
SUBCONJUNTO DE LA ECU DEL FARO DERECHO |
*6 |
SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA |

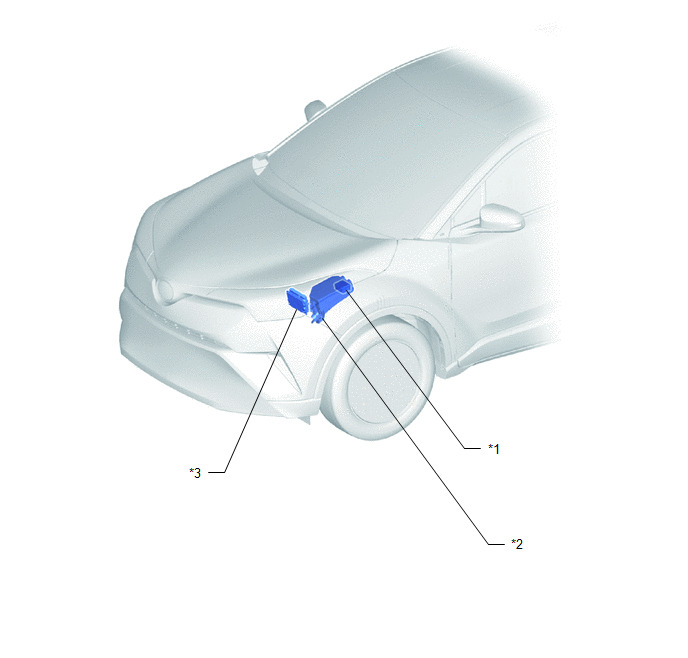

ILUSTRACIÓN
|
*1 |
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1 |
*2 |
RELÉ DE INTEGRACIÓN N° 1 - RELÉ H-LP LH - RELÉ H-LP RH |
|
*3 |
ECM |
- |
- |

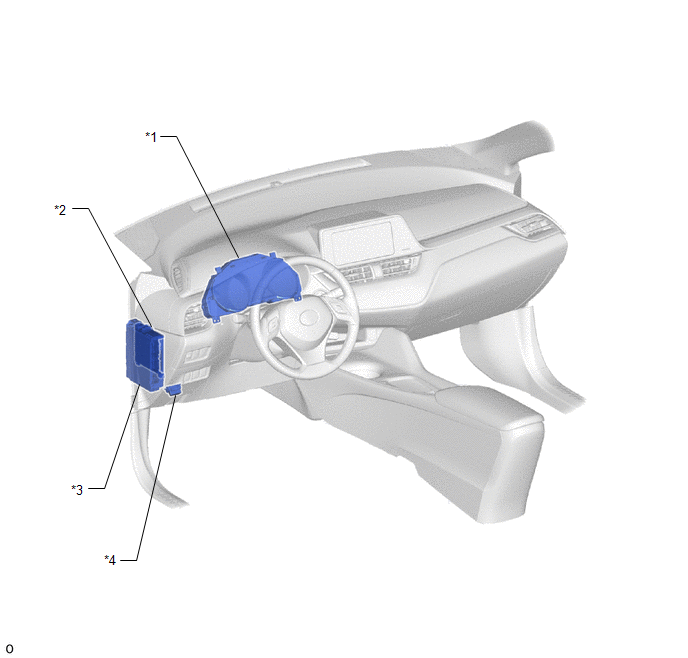

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*2 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
|
*3 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 N° 3 |
*4 |
DLC3 |
Diagrama Del Sistema
Cómo Proceder A La Localización De AveríasToyota CH-R Manual de Taller > Sistema De Control De Estabilidad Del Vehículo: Sensor de aceleración bloqueado (C1243,C1245)
DESCRIPCIÓN
La ECU de control de derrape (conjunto del actuador del freno) recibe las señales
del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag)
a través del sistema de comunicación CAN.
El conjunto del sensor del airbag incorpora un sensor de velocidad de d ...
