Toyota CH-R Manual de Taller: Diagrama Del Sistema

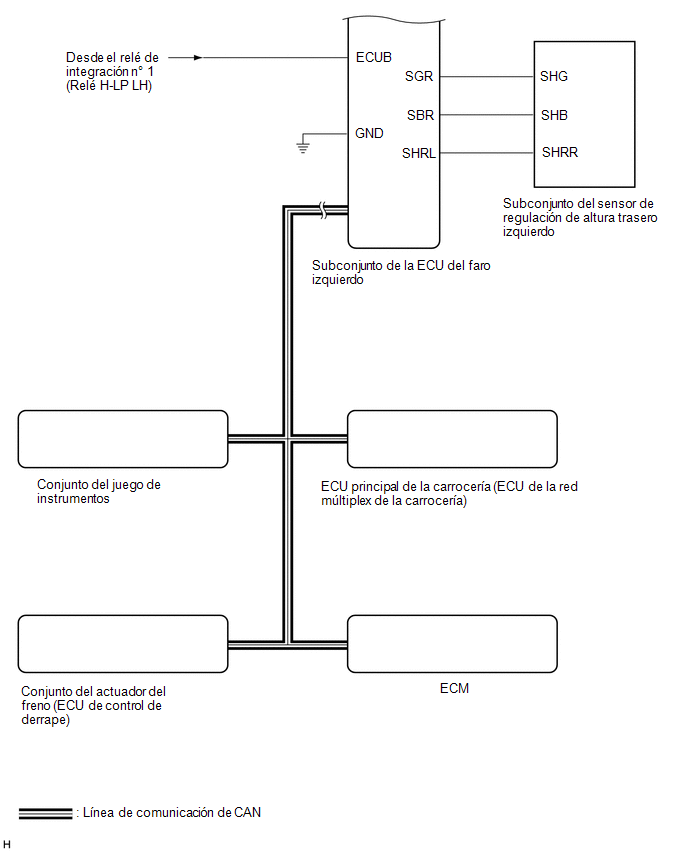

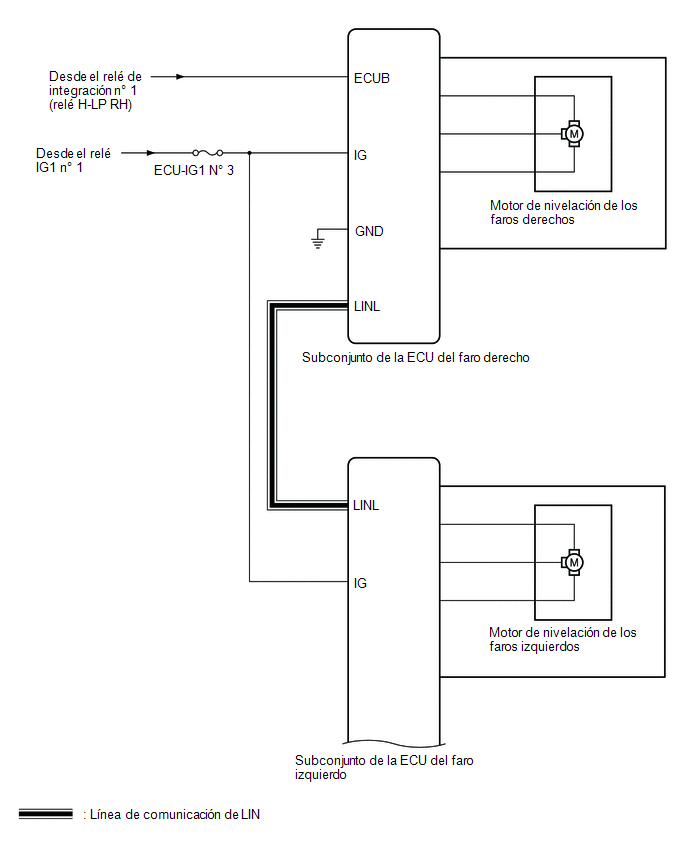

DIAGRAMA DEL SISTEMA

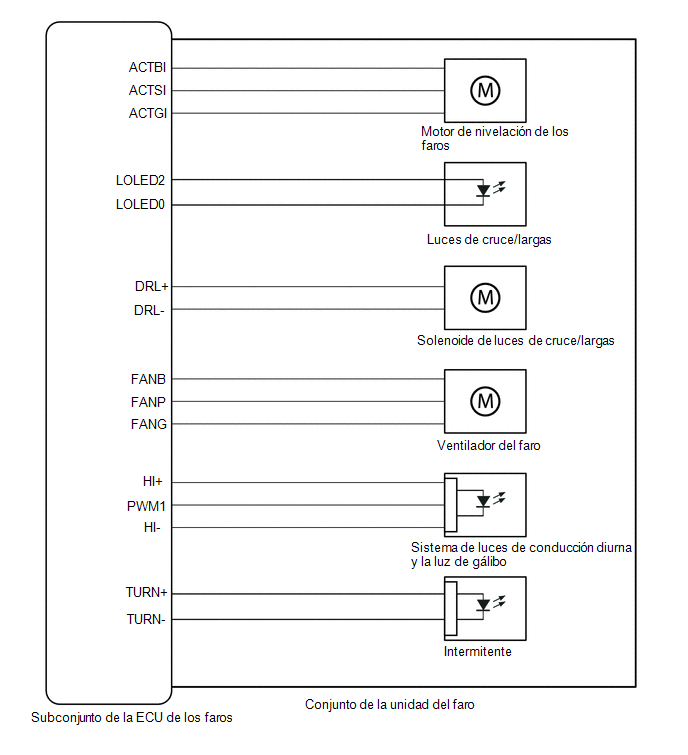

CONJUNTO DEL FARO

    Descripción Del Sistema
    DESCRIPCIÓN DEL SISTEMA CONTROL AUTOMÁTICO DE REGULACIÓN DEL NIVEL DEL HAZ DE LOS FAROS (a) Información general El sistema automático de regulación del nivel del haz de los faros garantiza ...

    Ubicación De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE) *2 CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO - MO ...
