Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

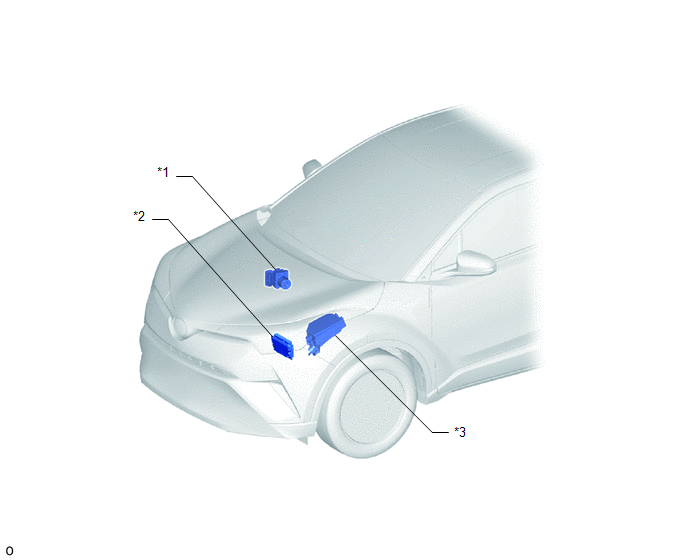

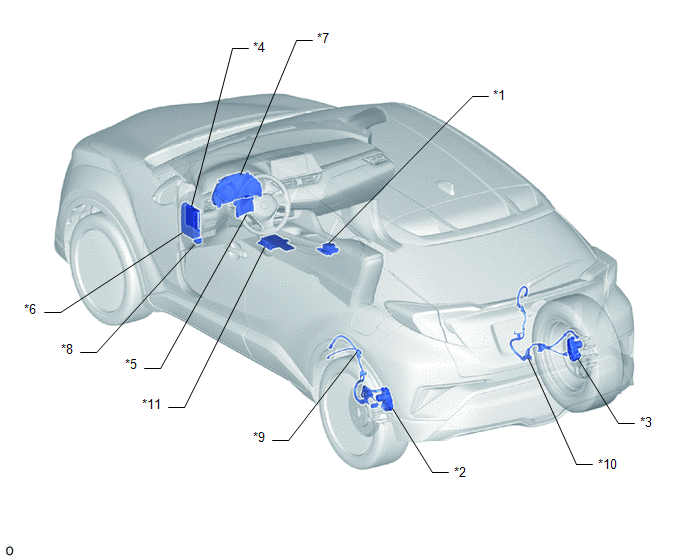

ILUSTRACIÓN

*1

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*2

ECM

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- FUSIBLE ABS-MAIN

- FUSIBLE ECU-IG1 N° 2

-

-

ILUSTRACIÓN

*1

INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)

*2

CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO IZQUIERDO

*3

CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO DERECHO

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-B N° 2

*7

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*8

DLC3

*9

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2

*10

CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 1

*11

SENSOR DE DESACELERACIÓN (CONJUNTO DEL SENSOR DEL AIRBAG)

-

-
