Toyota CH-R Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. COMPRUEBE LA PRESIÓN DEL REFRIGERANTE CON EL MANÓMETRO DEL COLECTOR

OBSERVACIÓN:

Estos ejemplos muestran las lecturas del manómetro del colector y los problemas del sistema de aire acondicionado correspondientes.

(a) Lea la presión manométrica del colector cuando se den las siguientes condiciones:

  • Todas las puertas están completamente abiertas.
  • El motor está al ralentí.
  • El interruptor A/C está encendido.
  • La temperatura se establece en máxima refrigeración.
  • La velocidad del soplador está en la posición alta.
  • La temperatura seleccionada en la entrada de aire en recirculación es de 30 a 35°C (86 a 95°F).

(1) Sistema de aire acondicionado que funciona con normalidad

Lectura del medidor

Lado de presión

Volumen de refrigerante

Baja

150 a 250 kPa (1.5 a 2.5 kgf/cm2, 22 a 36 lb/pulg2)

Alto

1,370 a 1,570 kPa (14.0 a 16.0 kgf/cm2, 199 a 228 lb/pulg2)

(2) Sistema de aire acondicionado que no funciona con normalidad

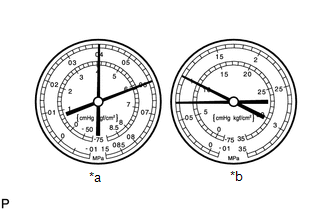

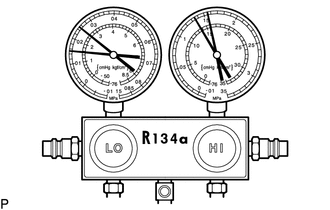

  1. Durante el funcionamiento, la presión en el lado de baja presión realiza un ciclo completo entre normal y vacío

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado enfría y deja de enfriar periódicamente

    Causa probable

    La humedad del sistema de aire acondicionado se congela en el orificio de la válvula de expansión, lo que provoca que el refrigerante deje de circular temporalmente

    Una vez que el sistema se detiene y vuelve a calentarse, el hielo se derrite y vuelve a funcionar con normalidad temporalmente.

    Diagnósticos

    Secador del enfriador (integrado en el depósito del condensador) saturado de humedad

    La humedad en el sistema de aire acondicionado se congela en el orificio de la válvula de expansión y bloquea la circulación del refrigerante

    Medidas correctivas

    Reemplace el secador del enfriador

    Evacue aire del sistema de aire acondicionado de forma repetida para quitar la humedad

    Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado

    OBSERVACIÓN:

    En el ejemplo anterior, hay humedad en el sistema de aire acondicionado.

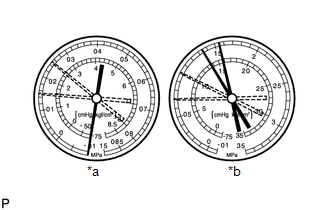

  2. La presión está baja en los lados de baja y alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría de manera eficaz

    Rendimiento de refrigeración insuficiente

    Causa probable

    Hay fugas de refrigerante del sistema de aire acondicionado

    Diagnósticos

    Cantidad insuficiente de refrigerante

    Fugas de refrigerante

    Medidas correctivas

    Asegúrese de que no hay fugas de refrigerante y repárelas si fuera necesario

    Recargue el sistema de aire acondicionado con la cantidad adecuada de refrigerante nuevo o purificado

    Si el manómetro indica una presión cercana a 0, será necesario vaciar el sistema de aire acondicionado después de reparar las fugas

    OBSERVACIÓN:

    En el ejemplo anterior, la cantidad de refrigerante es insuficiente.

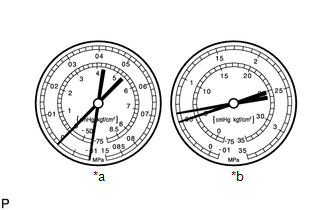

  3. La presión está baja en los lados de baja y alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría de manera eficaz

    Hay escarcha en las tuberías situadas entre el condensador y la unidad del evaporador

    Causa probable

    Hay suciedad dentro de las tuberías del núcleo del condensador que obstruye el flujo de refrigerante

    Diagnósticos

    El condensador está obstruido.

    Medidas correctivas

    Sustituya el condensador

    OBSERVACIÓN:

    En el ejemplo anterior, la circulación del refrigerante es deficiente.

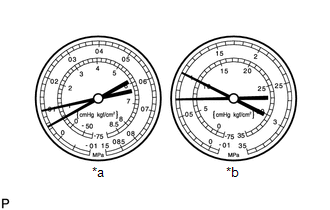

  4. Se indica vacío en el lado de baja presión y presión muy baja en el lado de alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría correctamente (el sistema puede enfriarse ocasionalmente)

    Aparece escarcha o condensación en los tubos de ambos lados del acumulador/secador o de la válvula de expansión

    Causa probable

    El flujo del refrigerante está obstruido por humedad o suciedad en el sistema de aire acondicionado

    La válvula de expansión está atascada en posición cerrada

    Diagnósticos

    El refrigerante no circula.

    Medidas correctivas

    Reemplace la válvula de expansión

    Sustituya el condensador

    Vacíe el sistema de aire acondicionado y recargue con la cantidad adecuada de refrigerante nuevo o purificado

    OBSERVACIÓN:

    En el ejemplo anterior, el refrigerante no circula.

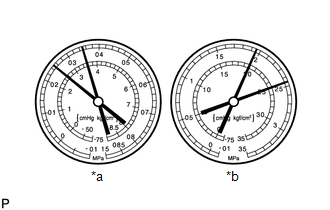

  5. La presión está demasiado alta en los lados de baja y alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría de manera eficaz

    Causa probable

    Imposible prestar el rendimiento debido a una cantidad excesiva de refrigerante

    La eficacia de refrigeración del condensador es insuficiente

    Diagnósticos

    Cantidad excesiva de refrigerante en el sistema de aire acondicionado porque se añadió demasiado refrigerante durante la recarga

    La eficacia de refrigeración del condensador es insuficiente porque las aletas del condensador están obstruidas o hay un fallo en el ventilador de refrigeración

    Medidas correctivas

    Limpie el condensador

    Compruebe el funcionamiento del ventilador de refrigeración del condensador

    Si el condensador está limpio y el funcionamiento del ventilador es normal, compruebe la cantidad de refrigerante y recargue el sistema del aire acondicionado con la cantidad correcta de un refrigerante nuevo o purificado.

    OBSERVACIÓN:

    En el ejemplo anterior, el sistema de aire acondicionado está sobrecargado, o bien la eficacia de la refrigeración del condensador es insuficiente.

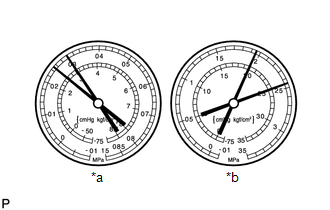

  6. La presión está demasiado alta en los lados de baja y alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría

    Los tubos de baja presión están demasiado calientes y no se pueden tocar

    Causa probable

    Aire en el sistema de aire acondicionado

    Diagnósticos

    Hay aire en el sistema de aire acondicionado

    Purga de vacío insuficiente al evacuar el sistema de aire acondicionado

    Medidas correctivas

    Reemplace el secador del enfriador

    Asegúrese de que el aceite del compresor no está sucio o es insuficiente

    Vacíe el sistema de aire acondicionado y vuelva a recargarlo con refrigerante nuevo o purificado

    AVISO:

    Estas indicaciones del manómetro aparecen cuando el sistema de aire acondicionado se deja abierto y luego se recarga sin evacuar el sistema.

    OBSERVACIÓN:

    En el ejemplo anterior, hay aire en el sistema de aire acondicionado.

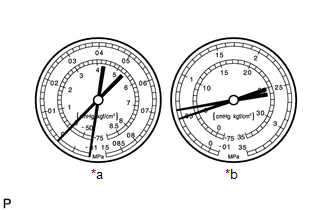

  7. La presión está demasiado alta en los lados de baja y alta presión

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría de manera eficaz

    - Escarcha o grandes cantidades de condensación en las tuberías del lado de baja presión

    Causa probable

    La válvula de expansión podría estar atascada en posición abierta o la medición de refrigerante es incorrecta

    Diagnósticos

    Exceso de refrigerante en los tubos de baja presión

    Válvula de expansión demasiado abierta

    Medidas correctivas

    Reemplace la válvula de expansión

    OBSERVACIÓN:

    En el ejemplo anterior, existe una avería en la válvula de expansión.

  8. La presión es demasiado alta en ambos lados de baja y alta presión, o bien la presión es demasiado baja en el lado de presión alta

    *a

    LO

    *b

    HI

    Síntoma

    El sistema de aire acondicionado no enfría de manera eficaz

    Causa probable

    Fuga interna en el compresor

    Diagnósticos

    Baja compresión

    Fugas procedentes de una válvula dañada o de cualquier otro componente del compresor

    Medidas correctivas

    Reemplace el compresor

    OBSERVACIÓN:

    En el ejemplo anterior, la compresión del compresor es insuficiente.

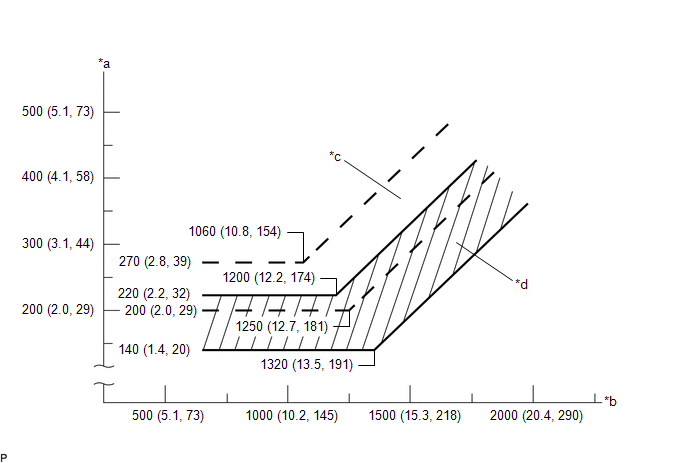

(3) Lecturas del manómetro (referencia)

*a

Presión en el lado de presión baja kPa (kgf/cm2, lb/pulg2)

*b

Presión en el lado de presión alta kPa ( kgf/cm2, lb/pulg2)

*c

Zona elevada del soplador

*d

Zona baja del soplador

    Refrigerante (para Hfc-134a (r134a))
    ...
