Toyota CH-R Manual de Taller: Instalación

Toyota CH-R Manual de Taller / Guarnición / Paneles Exteriores / Embellecedor Lateral Trasero / Instalación

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MONTANTE LATERAL TRASERO

OBSERVACIÓN:

Cuando instale un nuevo subconjunto de la cubierta del montante lateral trasero, caliente la carrocería del vehículo y el subconjunto de la cubierta del montante lateral trasero con una lámpara térmica.

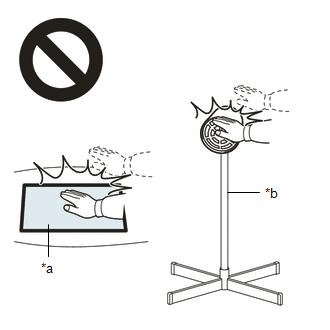

ADVERTENCIA:

No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a	Pieza calentada
*b	Lámpara térmica

Temperatura de calentamiento

Elemento	Temperatura
Carrocería del vehículo	40 a 60°C (104 a 140°F)
Subconjunto de la cubierta del montante lateral trasero	20 a 30°C (68 a 86°F)

AVISO:

No caliente excesivamente la carrocería del vehículo ni el subconjunto de la cubierta del montante lateral trasero.

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Quite el papel protector de un nuevo subconjunto de la cubierta del montante lateral trasero.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

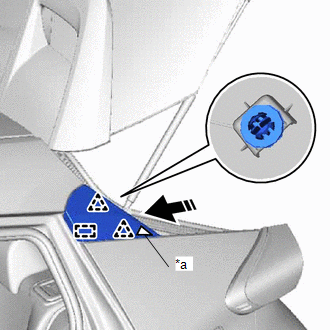

(c) Enganche la guía y los clips para instalar el subconjunto de la cubierta del montante lateral trasero tal como se muestra en la ilustración.

*a	Cinta adhesiva de doble cara
	Coloque en este sentido

OBSERVACIÓN:

Cuando coloque la cinta adhesiva de doble cara, despegue el papel protector.

(d) Presione el subconjunto de la cubierta del montante lateral trasero.
