Toyota CH-R Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA MOLDURA DEL EMBELLECEDOR LATERAL TRASERO

OBSERVACIÓN:

Cuando coloque la moldura del embellecedor lateral trasero, caliente el subconjunto de la cubierta del montante lateral trasero con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Subconjunto de la cubierta del montante lateral trasero

20 a 30°C (68 a 86°F)

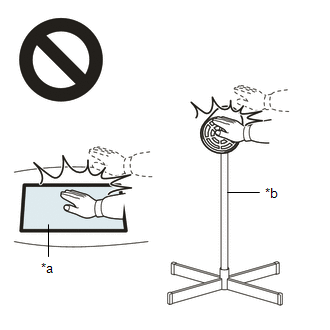

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso el subconjunto de la cubierta del montante lateral trasero.

(a) Limpie la superficie del subconjunto de la cubierta del montante lateral trasero.

(1) Caliente con una lámpara térmica la superficie del subconjunto de la cubierta del montante lateral trasero.

(2) Quite la cinta de doble cara del subconjunto de la cubierta del montante lateral trasero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente con una lámpara térmica el subconjunto de la cubierta del montante lateral trasero.

(c) Quite el papel protector de la nueva moldura del embellecedor lateral trasero.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

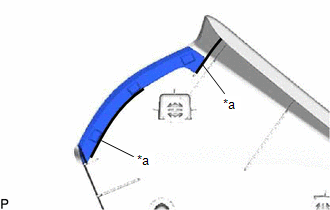

(d) Coloque la moldura del embellecedor lateral trasero de la manera indicada en la ilustración.

OBSERVACIÓN:

Instale las molduras del embellecedor lateral trasero a lo largo de la línea en el subconjunto de la cubierta del montante lateral trasero.

*a

Tubería

2. INSTALE LA 2 PROTECTOR DEL EMBELLECEDOR DEL MONTANTE TRASERO

OBSERVACIÓN:

Al instalar el protector n° 2 del embellecedor del montante trasero protector, caliente el subconjunto de la cubierta del montante lateral trasero con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Subconjunto de la cubierta del montante lateral trasero

20 a 30°C (68 a 86°F)

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente en exceso el subconjunto de la cubierta del montante lateral trasero.

(a) Limpie la superficie del subconjunto de la cubierta del montante lateral trasero.

(1) Caliente con una lámpara térmica la superficie del subconjunto de la cubierta del montante lateral trasero.

(2) Quite la cinta de doble cara del subconjunto de la cubierta del montante lateral trasero.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente con una lámpara térmica el subconjunto de la cubierta del montante lateral trasero.

(c) Extraiga el papel protector del nuevo protector n° 2 del embellecedor del montante trasero.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

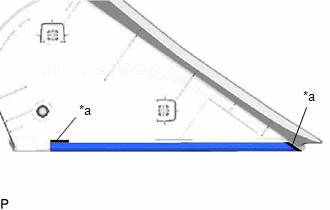

(d) Coloque el protector n° 2 del embellecedor del montante trasero como se muestra en la ilustración.

OBSERVACIÓN:

Coloque todos los protectores n° 2 del embellecedor del montante trasero a lo largo de la línea en el subconjunto de la cubierta del montante lateral trasero.

*a

Tubería
