Toyota CH-R Manual de Taller: Amplificador Del Aire Acondicionado

Toyota CH-R Manual de Taller / CalefacciÓn / Aire Acondicionado / Amplificador Del Aire Acondicionado

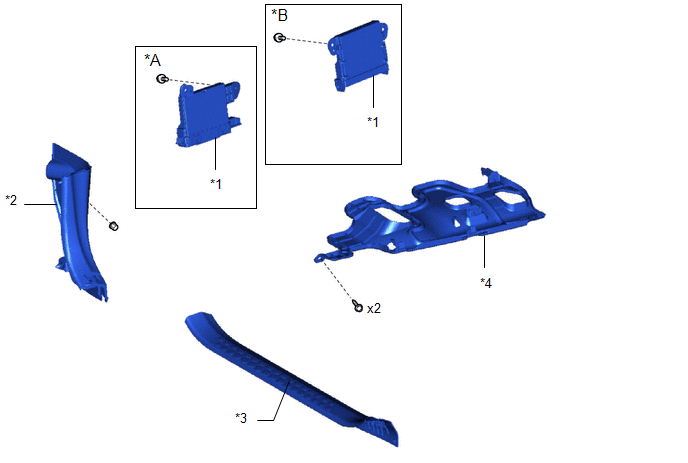

Componentes

COMPONENTES

ILUSTRACIÓN

*A

Fabricados por DENSO

*B

Fabricados por VALEO

*1

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*2

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*3

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*4

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Fabricados por VALEO:

(1) Conecte todos los conectores.

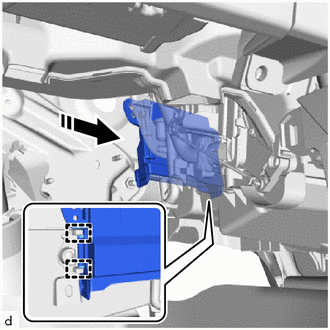

(2) Enganche las guías para instalar el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

Coloque en este sentido

(3) Coloque el tornillo.

(b) Fabricados por DENSO:

(1) Conecte todos los conectores.

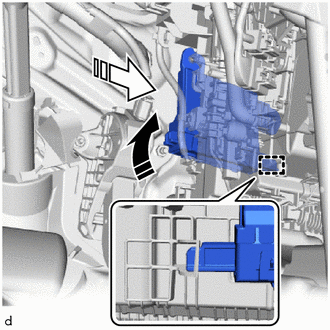

(2) Alinee la parte inferior del conjunto del amplificador del aire acondicionado con el saliente del conjunto de la unidad del acondicionador de aire y enganche la guía, tal como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

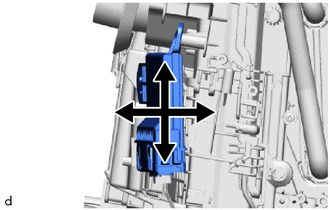

(3) Mueva el conjunto del amplificador del aire acondicionado en la dirección que se muestra en la ilustración, para verificar que la guía esté bien enganchada.

(4) Coloque el tornillo.

2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

3. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

4. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí
