INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de sustituir las pastillas del freno de disco trasero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco trasero y el disco trasero. Pise el pedal del freno varias veces el hasta que lo note firme.

OBSERVACIÓN:

  • El procedimiento siguiente es para el lado izquierdo.
  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.

PROCEDIMIENTO

1. INSTALE EL KIT DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

AVISO:

Cuando sustituya una pastilla desgastada del freno de disco trasero, el kit del calce antichirrido del freno de disco trasero debe sustituirse junto con la pastilla del freno de disco trasero.

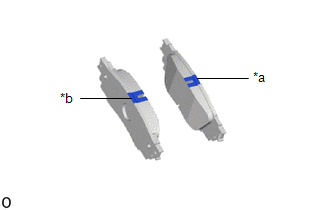

(a) Compruebe la pastilla del freno de disco trasero.

OBSERVACIÓN:

Si el freno de disco trasero tiene una marca de identificación, asegúrese de confirmar el lugar de instalación.

*a

Lado interior (marrón)

*b

Lado exterior (verde)

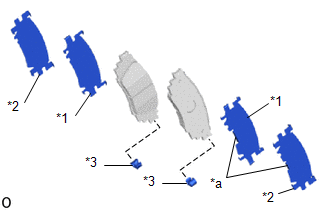

(b) Instale 2 nuevas placas indicadoras de desgaste de la pastilla del freno de disco trasero en cada pastilla del freno de disco trasero.

AVISO:

Instale la placa indicadora de desgaste de las pastillas del freno de disco trasero en las posiciones y el sentido correctos.

*1

Calce antichirrido del freno de disco trasero n° 1

*2

Calce antichirrido del freno de disco trasero n° 2

*3

Placa indicadora de desgaste de la pastilla del freno de disco trasero

*a

Garra

(c) Coloque los calces antichirridos del freno de disco trasero n° 1 y n° 2 en cada pastilla del freno de disco trasero.

AVISO:

  • Instale el calce antichirrido del freno de disco trasero n° 1 y el calce antichirrido del freno de disco trasero n° 2 en las posiciones y el sentido correctos como se muestra en la ilustración.
  • Instale el calce antichirrido del freno de disco trasero n° 1 y el calce antichirrido del freno de disco trasero n° 2 con las garras en las ubicaciones que se muestran en la ilustración en el lado exterior del vehículo.
  • Realice la instalación de modo que las garras queden orientadas hacia la parte exterior del vehículo.

2. INSTALE EL KIT DE LA PASTILLA DEL FRENO DE DISCO TRASERO

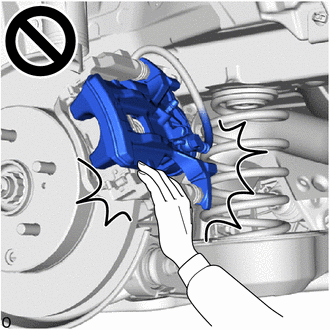

ADVERTENCIA:

  • Después de levantar el conjunto del cilindro del freno de disco trasero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
  • El conjunto del cilindro del freno de disco trasero podría caerse, atrapando los dedos o las manos y provocando lesiones.

(a) Empuje el pistón del freno de disco trasero.

AVISO:

No coloque el pistón del freno de disco trasero a la fuerza en el conjunto del cilindro del freno de disco trasero.

(b) Coloque en el soporte del cilindro las 2 pastillas del freno de disco trasero.

AVISO:

Asegúrese de aplicar la grasa para frenos de disco en la superficie del forro de la pastilla del freno de disco trasero.

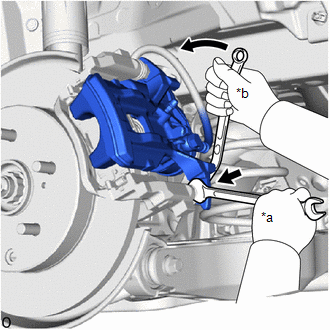

(c) Sujete el pasador deslizante del cilindro del freno de disco trasero e instale el conjunto del cilindro del freno de disco trasero en el soporte del cilindro del freno de disco trasero con un perno nuevo.

Torque:

34.3 N·m {350 kgf·cm, 25 ft·lbf}

*a

Sujetar

*b

Girar

(d) Pise el pedal del freno varias veces.

3. AÑADA LÍQUIDO DE FRENOS

Haga clic aquí

4. COLOQUE LA RUEDA TRASERA

Haga clic aquí

5. RECUPERACIÓN DE ESTADO NORMAL

Haga clic aquí
