Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • El procedimiento siguiente es para el lado izquierdo.
  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

Haga clic aquí

2. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

3. ACTIVE EL MODO DE SUSTITUCIÓN DE LA PASTILLA DEL FRENO TRASERO

Haga clic aquí

4. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

5. QUITE LA PASTILLA DEL FRENO DE DISCO TRASERO

ADVERTENCIA:

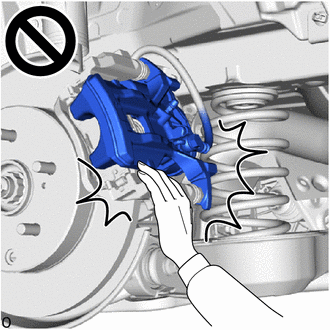

  • Después de levantar el conjunto del cilindro del freno de disco trasero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
  • El conjunto del cilindro del freno de disco trasero podría caerse, atrapando los dedos o las manos y provocando lesiones.

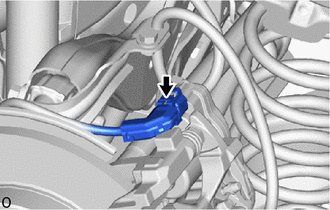

(a) Desconecte el conector del conjunto del cable del freno de estacionamiento n° 2 del conjunto del actuador del freno de estacionamiento.

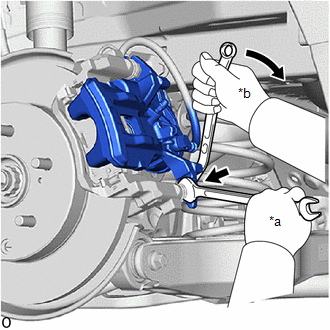

(b) Sostenga el pasador deslizante del cilindro del freno de disco trasero y extraiga el perno.

*a

Sujetar

*b

Girar

(c) Tire hacia arriba del conjunto del cilindro del freno de disco trasero.

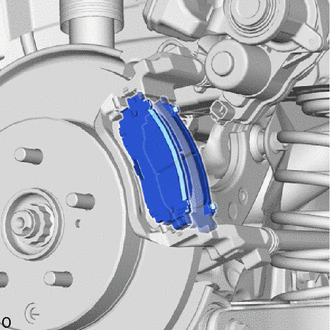

(d) Extraiga del soporte del cilindro del freno de disco trasero las 2 pastillas del freno de disco trasero.

6. EXTRAIGA EL CONJUNTO DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

(a) Extraiga los calces antichirridos del freno de disco trasero n° 1 y n° 2 de cada pastilla del freno de disco trasero.

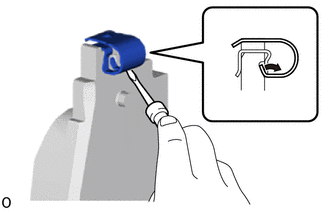

(b) Con un destornillador, extraiga la placa indicadora de desgaste de la pastilla del freno de disco trasero de cada pastilla del freno de disco trasero.
