COMPONENTES

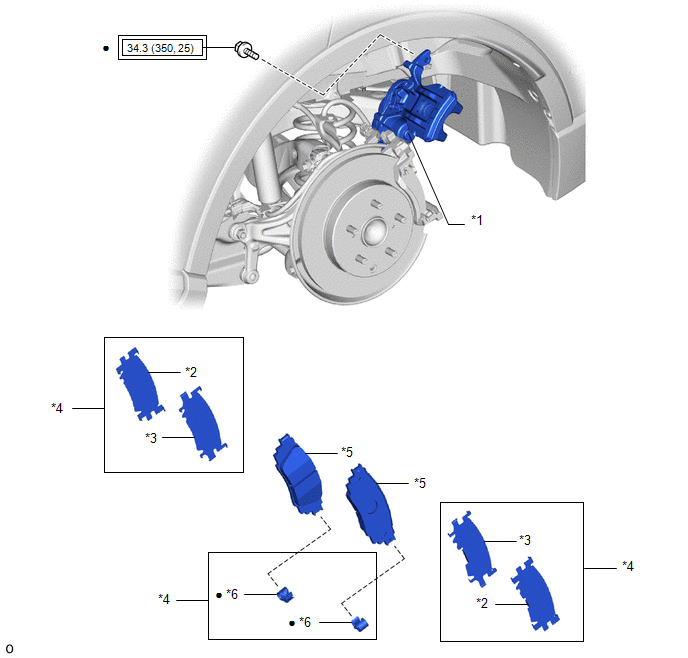

ILUSTRACIÓN

*1

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

*2

CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 2 TRASERO

*3

CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 1 TRASERO

*4

KIT DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

*5

PASTILLA DEL FRENO DE DISCO TRASERO

*6

PLACA DEL INDICADOR DE DESGASTE DE LAS PASTILLAS DE LOS FRENOS DE DISCO TRASEROS

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

●

Pieza no reutilizable
