INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

(a) Inspeccione el mazo de cables.

(1) Desconecte el sensor de control automático de luces (G1).

(2) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

G1-1(CLTB) - G1-2(CLTE)

Interruptor de encendido en posición ON

11 a 14 V

Si no se logra el estado especificado, sustituya el mazo de cables del vehículo.

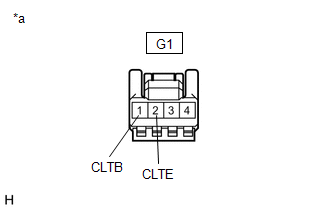

*a

Vista frontal del conector del mazo de cables

(Sensor de control automático de las luces)

(b) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

G1-2(CLTE) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Si no se logra el estado especificado, sustituya el mazo de cables del vehículo.

(c) Inspeccione el sensor de control automático de luces.

(1) Conecte el sensor de control automático de luces (G1).

(2) Compruebe la forma de onda

Utilice el osciloscopio y compruebe la forma de onda de la espacios de los terminales.

AVISO:

Después de conectar el conector tal y como está, realice la inspección desde la parte trasera del conector.

Estándar:

Conexión del tester

Posición del interruptor

Estándar

G1-4(CLTS) - G1-2(CLTE)

Interruptor de encendido en posición ON e interruptor de control de las luces en AUTO

La forma de onda correcta es la que se muestra

Si no se logra el estado especificado, sustituya el sensor solar.

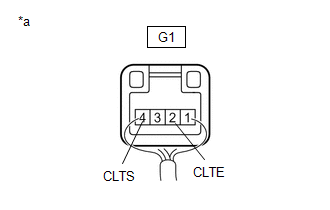

*a

Componente conectado al mazo de cables

(Sensor de control automático de las luces)

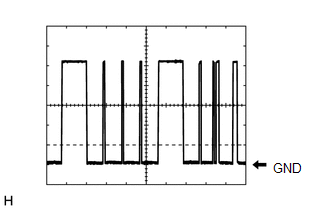

(3) Forma de onda

Elemento

Contenido

Terminal

G1-4(CLTS) - G1-2(CLTE)

Configuración del equipo

2 V/DIV.,10 ms/DIV..

Estado

Interruptor de encendido en posición ON e interruptor de control de las luces en AUTO

La forma de onda de comunicación cambia en función del brillo de la zona circundante.
