Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del sensor solar.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimientos necesarios |
Efectos/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
|
Sistema de seguridad anticolisión |

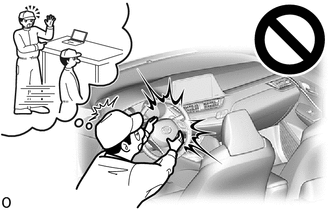

ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aquí .gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aquí
3. EXTRAIGA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES
|

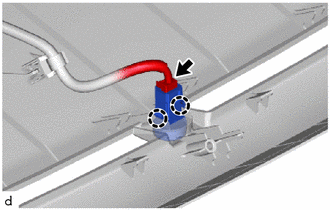

(a) Desconecte el conector. |
|
.png)
(b) Desenganche las garras para extraer el sensor de control automático de luces.
Componentes
COMPONENTES
ILUSTRACIÓN
*1
SENSOR DE CONTROL AUTOMÁTICO DE LUCES
*2
CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
...
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES
(a) Inspeccione el mazo de cables.
(1) Desconecte el sensor de control automático de luces (G1).
(2) ...
