Toyota CH-R Manual de Taller: Circuito de la señal de marcha atrás
DESCRIPCIÓN
El conjunto del receptor de radio y pantalla recibe una señal de marcha atrás del interruptor de estacionamiento/punto muerto.

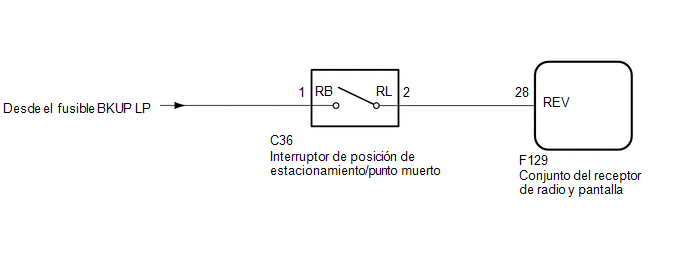

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. |
INSPECCIONE LA SEÑAL DEL VEHÍCULO (COMPROBACIÓN DE FUNCIONAMIENTO) |
|

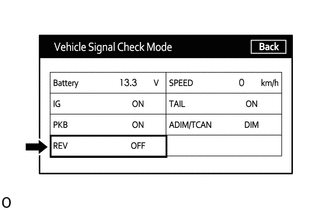

(a) Acceda a la pantalla "Vehicle Signal Check Mode". (Consulte Comprobar
señal del vehículo en Comprobación de funcionamiento (Haga clic aquí
|
|
.gif)
).
(b) Verifique si el valor visualizado cambia de ON a OFF en función de la posición de la palanca de cambios.
OBSERVACIÓN:
La pantalla se actualiza una vez por segundo. Por ello, es normal que se produzca cierto retraso con respecto a la posición real de la palanca de cambios.
OK:
|
Posición de la palanca de cambios |
Visualización |
|---|---|
|
R |
ON |
|
Excepto R |
OFF |
| ON | .gif) |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
.gif)
|
2. |
INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|

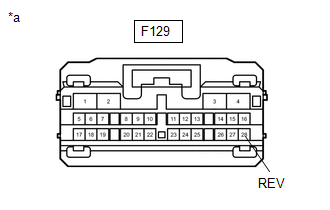

(a) Desconecte el conector del conjunto del receptor de radio y pantalla. |
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Posición del interruptor |
Valor especificado |
|---|---|---|
|
F129-28 (REV) - Masa de la carrocería |
Interruptor del motor activado (IG), palanca de cambios en posición R |
7.5 a 14 V |
|
F129-28 (REV) - Masa de la carrocería |
Interruptor del motor activado (IG), palanca de cambios en posición diferente de R |
Inferior a 1 V |
| OK | |
SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO) |
(a) Desconecte el conector F129 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector C36 del interruptor de posición de estacionamiento/punto muerto.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F129-28 (REV) - C36-2 (RL) |
Siempre |
Inferior a 1 Ω |
|
F129-28 (REV) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES Y EL CONECTOR |
|
|
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO) |
|

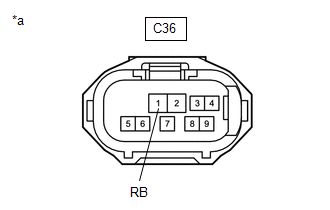

(a) Desconecte el conector del interruptor de posición de estacionamiento/punto muerto. |
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Posición del interruptor |
Valor especificado |
|---|---|---|
|
C36-1 (RB) - Masa de la carrocería |
Interruptor del motor activado (IG) |
11 a 14 V |
| OK | |
REEMPLACE EL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES Y EL CONECTOR |
