DESCRIPCIÓN
Este circuito consta de la ECU de navegación y del conjunto del receptor de radio y pantalla.

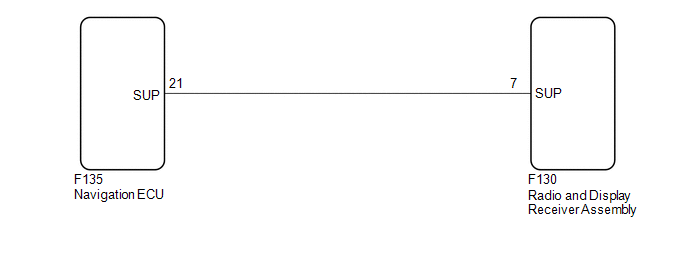

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACIÓN) |
(a) Desconecte el conector F130 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector F135 de la ECU de navegación.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F130-7 (SUP) - F135-21 (SUP) |
Siempre |
Inferior a 1 Ω |
|
F130-7 (SUP) o F135-21 (SUP) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Circuito de la señal de marcha atrás
Circuito de señales de marcha atrás entre el conjunto del receptor de radio
