PARÁMETROS PERSONALIZADOS

PERSONALICE EL SISTEMA DE ILUMINACIÓN (EXTERIOR)

AVISO:

Si el cliente solicita un cambio en una función, asegúrese primero de que es posible personalizar la función.
No olvide anotar la configuración actual antes de personalizar.
Cuando realice la localización de averías de una función, asegúrese primero de que la función está configurada en el ajuste predeterminado.

OBSERVACIÓN:

Se pueden personalizar los siguientes elementos.

(a) Personalización con el Techstream

(1) Conecte el Techstream al DLC3.

(2) Coloque el interruptor de encendido en posición ON.

(3) Encienda el Techstream.

(4) Acceda a los siguientes menús: Body Electrical / Main Body / Utility / Customize / Light Control, Illuminated Entry o Warning.

(5) Seleccione la configuración en la siguiente tabla.

Control de las luces

Pantalla del tester	Descripción	Predeterminado	Configuración	ECU

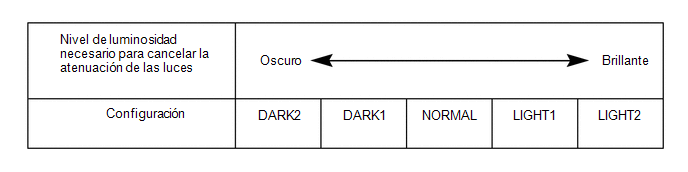

Disp Ex ON Sen	Cambia la luminosidad ambiental necesaria mediante la atenuación de luces como el indicador luminoso del juego de instrumentos, el indicador luminoso del A/C y la luz del reloj.*A	NORMAL	000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

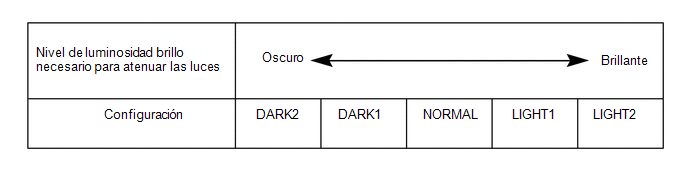

Disp Ex OFF Sen	Cambia la luminosidad ambiental necesaria mediante la atenuación de luces como el indicador luminoso del juego de instrumentos, el indicador luminoso del A/C y la luz del reloj.*B	NORMAL	000: NORMAL, 001: DARK2, 010: DARK1, 011: LIGHT1, 100: LIGHT2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
Light Auto OFF Delay	Mantenga los faros encendidos durante cierto tiempo después de apagar el interruptor de encendido y cerrar todas las puertas con las luces de cruce encendidas.*1	30 s	00: OFF, 01: 30 seg., 10: 60 seg., 11: 90 s	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

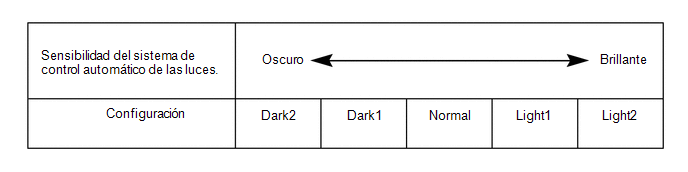

Sensitivity	Ajusta la sensibilidad del sistema de control automático de luces.*C	Normal	000: Normal, 001: Dark2, 010: Dark1, 011: Light1, 100: Light2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
DRL Function	Activa/desactiva la función DRL.	ON	0:OFF,1:ON	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
Follow Me Home Lighting Time	Establece el tiempo de iluminación de los faros después de colocar el interruptor de encendido en la posición OFF.*2	30 s	00 : 30 s,01 : 60 s,10 : 90 s,11 : 120 s	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

*1: Con control de seguridad de Toyota P
*2: Sin control de seguridad de Toyota P

Advertencia

Pantalla del tester	Descripción	Predeterminado	Configuración	ECU
Lane Change Flashing Times Setting	Función para cambiar el número de parpadeos para el cambio de carril.	3	000:OFF,001 : 3,010 : 4,011 : 5,100 : 6,101 : 7	Conjunto del juego de instrumentos

OBSERVACIÓN:

El ajuste de la sensibilidad puede ser difícil de confirmar. Compruébelo conduciendo el vehículo.

(b) Personalización con la pantalla múltiple (con control de seguridad de Toyota P).

(1) Coloque el interruptor de encendido en posición ON.

(2) Acceda a los siguientes menús: MENU / Setup / Vehicle / Vehicle customization / Lights Settings.

(3) Seleccione la configuración en la siguiente tabla.

Ajustes de las luces

Pantalla del tester	Descripción	Predeterminado	Configuración	ECU
Headlights Auto-on Sensitivity	Ajusta la sensibilidad del sistema de control automático de luces.	0	-2, -1, 0, +1 o +2	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
Headlights Auto-off Timer	Mantiene los faros encendidos durante cierto tiempo después de apagar el interruptor de encendido y cerrar todas las puertas con las luces de cruce encendidas.	30 seg.	OFF, 30 seg., 60 seg. o 90 seg.	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
Daytime Running Lights	Activa/desactiva la función DRL.	Activado	ON u OFF	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
