DESCRIPCIÓN
Este circuito consta de la ECU de navegación y del conjunto del receptor de radio y pantalla.

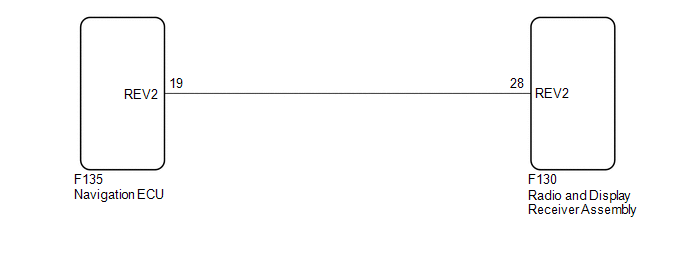

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACIÓN) |
(a) Desconecte el conector F130 del conjunto del receptor de radio y pantalla.
(b) Desconecte el conector F135 de la ECU de navegación.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F130-28 (REV2) - F135-19 (REV2) |
Siempre |
Inferior a 1 Ω |
F130-28 (REV2) o F135-19 (REV2) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
OK | ![]() |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
MAL | ![]() |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
