Toyota CH-R Manual de Taller: Extracción
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX (para el lado del conductor)
|

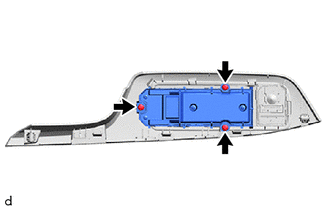

(a) Extraiga los 3 tornillos y el conjunto del interruptor maestro de la red múltiplex. |
|
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS (para el lado del pasajero delantero)
|

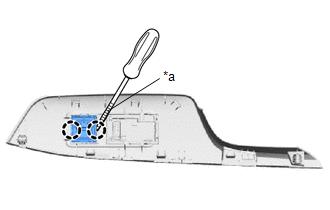

(a) Desenganche las garras para extraer el conjunto del interruptor de control de la puerta utilizando un destornillador con la punta envuelta en cinta de protección. |
|
Componentes
COMPONENTES
ILUSTRACIÓN
*A
Para el lado del conductor
*B
Para el lado del pasajero delantero
*1
CONJUNTO DEL INTERRUPTOR DE ...
Inspección
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX
(a) Compruebe si el LED se enciende.
(1) Aplique tensión de la batería al conjunto de ...
