Toyota CH-R Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

(a) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto del interruptor maestro de la red múltiplex y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 3 (ILL+)

Terminal negativo de la batería (-) → 13 (ILL-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor maestro de la red múltiplex.

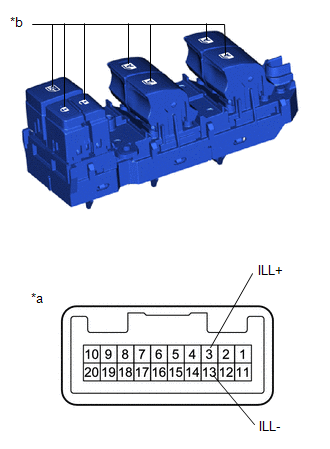

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor maestro de la red múltiplex)

*b

Iluminación del LED

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

(a) Compruebe el funcionamiento del conjunto del interruptor del cierre centralizado de puertas.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

4 (L) - 5 (E)

Interruptor de bloqueo pulsado

Inferior a 1 Ω

4 (L) - 5 (E)

Interruptor de bloqueo no pulsado

10 kΩ o superior

2 (UL) - 5 (E)

Interruptor de desbloqueo pulsado

Inferior a 1 Ω

2 (UL) - 5 (E)

Interruptor de desbloqueo sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del cierre centralizado de puertas.

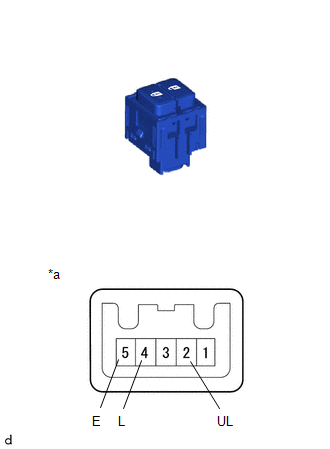

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del cierre centralizado de puertas)

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto del interruptor maestro de la red múltiplex y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo de la batería (+) → 3 (ILL+)

Terminal negativo de la batería (-) → 1 (ILL-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del cierre centralizado de puertas.

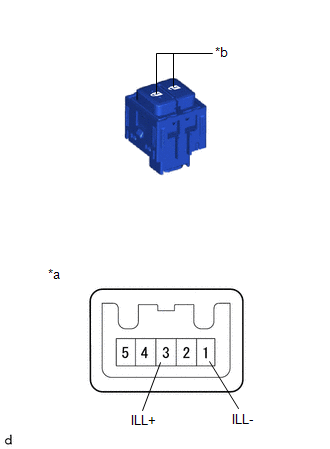

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor del cierre centralizado de puertas)

*b

Iluminación del LED
