Toyota CH-R Manual de Taller: Circuito del micrófono

DESCRIPCIÓN

El conjunto del receptor de radio y pantalla, el conjunto de la luz de lectura de mapas y el conjunto del micrófono del teléfono están conectados entre sí a través de las líneas de señal de detección de conexión del micrófono.

Con este circuito, el DCM (transceptor de la unidad telemática) envía alimentación eléctrica al conjunto de la luz de lectura de mapas y al conjunto del micrófono del teléfono envía señales de micrófono al conjunto del receptor de radio y pantalla a través del DCM (transceptor de la unidad telemática).

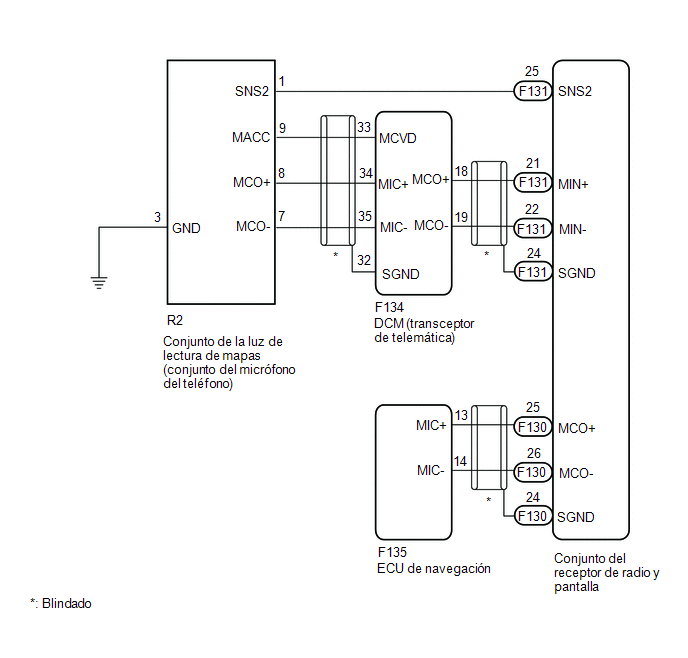

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

INSPECCIONE EL RECONOCIMIENTO DE VOZ Y MICRÓFONO (ENTRADA A LA ECU DE NAVEGACIÓN)

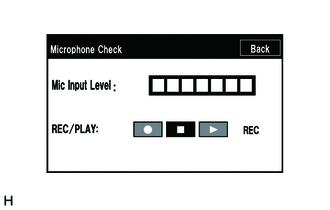

(a) Acceda a la pantalla "Microphone Check". Consulte la comprobación del funcionamiento del micrófono (entrada a la ECU de navegación) en la comprobación del funcionamiento.

Haga clic aquí

(b) Cuando utilice el micrófono, compruebe que el nivel de entrada del indicador del micrófono varíe de acuerdo con el volumen de la voz.

OK:

El resultado de la comprobación es normal.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.

INSPECCIONE EL MICRÓFONO Y EL RECONOCIMIENTO DE VOZ (ENTRADA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Acceda a la pantalla "Microphone Check". Consulte el apartado "Comprobación del micrófono (entrada al conjunto del receptor de radio y pantalla)" en la comprobación de funcionamiento.

Haga clic aquí

(b) Cuando utilice el micrófono, compruebe que el nivel de entrada del indicador del micrófono varíe de acuerdo con el volumen de la voz.

OK:

El resultado de la comprobación es normal.

MAL

IR AL PUNTO 11

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-25 (SNS2) - R2-1 (SNS2)

Siempre

Inferior a 1 Ω

F131-25 (SNS2) o R2-1 (SNS2) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMÁTICA))

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F134 del DCM (transceptor de telemática).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-21 (MIN+) - F134-18 (MCO+)

Siempre

Inferior a 1 Ω

F131-22 (MIN-) - F134-19 (MCO-)

Siempre

Inferior a 1 Ω

F131-21 (MIN+) o F134-18 (MCO+) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-22 (MIN-) o F134-19 (MCO-) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-24 (SGND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM [TRANSCEPTOR DE TELEMÁTICA] - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-33 (MCVD) - R2-9 (MACC)

Siempre

Inferior a 1 Ω

F134-34 (MIC+) - R2-8 (MCO+)

Siempre

Inferior a 1 Ω

F134-35 (MIC-) - R2-7 (MCO-)

Siempre

Inferior a 1 Ω

F134-33 (MCVD) o R2-9 (MACC) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-34 (MIC+) o R2-8 (MCO+) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-35 (MIC-) o R2-7 (MCO-) - Masa de la carrocería

Siempre

10 kΩ o superior

F134-32 (SGND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

(b) Conecte el conector del conjunto del receptor de radio y pantalla.

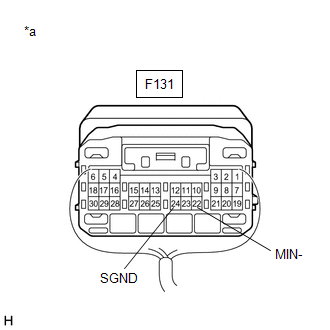

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-24 (SGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F131-22 (MIN-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

7.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Conecte el conector del DCM (transceptor de la unidad telemática).

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F134-33 (MCVD) - Masa de la carrocería

Interruptor del motor activado (ACC)

4 a 6 V

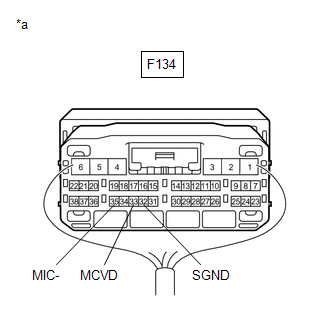

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-35 (MIC-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F134-32 (SGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

MAL

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

OK

8.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Extraiga el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 Ω

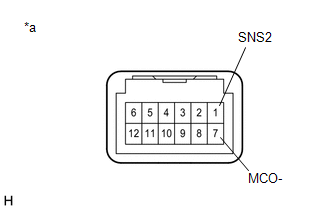

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono))

MAL

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (SALIDA AL DCM (TRANSCEPTOR DE LA UNIDAD TELEMÁTICA)

OK

9.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO (SALIDA AL DCM (TRANSCEPTOR DE LA UNIDAD TELEMÁTICA))

(a) Conecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Conecte el conector F134 del DCM (transceptor de la unidad telemática).

(d) Active el interruptor del motor (ACC).

(e) Conecte un osciloscopio a los terminales 8 (MCO+) y 7 (MCO-) del conector R2 del conjunto de la luz de lectura de mapas.

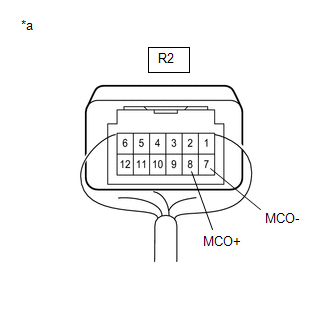

*a

Componente conectado al mazo de cables

(conjunto de la luz de lectura de mapas [conjunto del micrófono del teléfono])

(f) Compruebe la forma de onda del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono) con la ayuda de un osciloscopio.

Resultado:

Resultado

Vaya a

Se emite una forma de onda sincronizada con la entrada de voz al conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

A

No se emite una forma de onda sincronizada con la entrada de voz al conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

B

B

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

A

10.

INSPECCIONE EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMÁTICA) (SALIDA AL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Conecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Conecte el conector R2 del conjunto de la luz de lectura de mapas.

(c) Conecte el conector del DCM (transceptor de la unidad telemática).

(d) Active el interruptor del motor (ACC).

(e) Conecte un osciloscopio a los terminales 18 (MCO+) y 19 (MCO-) del conector F134 del DCM (transceptor de la unidad telemática).

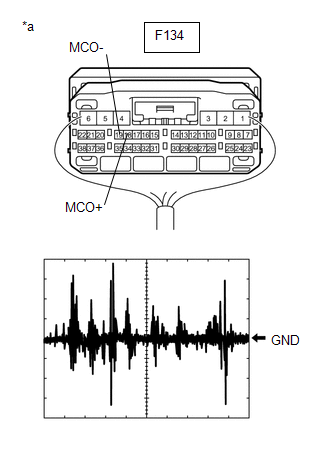

*a

Componente conectado al mazo de cables

DCM (transceptor de telemática)

(f) Compare la forma de onda de la señal con los elementos que se indican en la siguiente tabla.

Elemento

Estado

Terminal de medición

F134-18 (MCO+) - F134-19 (MCO-)

Conjunto de herramientas

50 mV/DIV., 500 ms/DIV.

Estado del vehículo

  1. Active el interruptor del motor (ACC).
  2. El sonido se envía al conjunto de la luz de lectura de mapas cuando el usuario es más cercano a 125 mm desde los orificios de sonido del conjunto de la luz de mapas.

OK:

La forma de onda es similar a la mostrada en la ilustración.

OBSERVACIÓN:

La forma de onda del osciloscopio que se muestra en la ilustración es un ejemplo solo a modo de referencia.

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - ECU DE NAVEGACIÓN)

(a) Desconecte el conector F130 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F135 de la ECU de navegación.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F130-25 (MCO+) - F135-13 (MIC+)

Siempre

Inferior a 1 Ω

F130-26 (MCO-) - F135-14 (MIC-)

Siempre

Inferior a 1 Ω

F130-25 (MCO+) o F135-13 (MIC+) - Masa de la carrocería

Siempre

10 kΩ o superior

F130-26 (MCO-) o F135-14 (MIC-) - Masa de la carrocería

Siempre

10 kΩ o superior

F130-24 (SGND) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

12.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (SALIDA A LA ECU DE NAVEGACIÓN)

(a) Desconecte el conector F135 de la ECU de navegación.

(b) Active el interruptor del motor (ACC).

(c) Compare la forma de onda de la señal con los elementos que se indican en la siguiente tabla.

Elemento

Estado

Terminal de medición

F135-13 (MIC+) - F135-14 (MIC-)

Conjunto de herramientas

50 mV/DIV., 500 ms/DIV.

Estado del vehículo

  1. Active el interruptor del motor (ACC).
  2. El sonido se envía al conjunto de la luz de lectura de mapas cuando el usuario es más cercano a 125 mm desde los orificios de sonido del conjunto de la luz de mapas.

OK:

La forma de onda es similar a la mostrada en la ilustración.

OBSERVACIÓN:

La forma de onda del osciloscopio que se muestra en la ilustración es un ejemplo solo a modo de referencia.

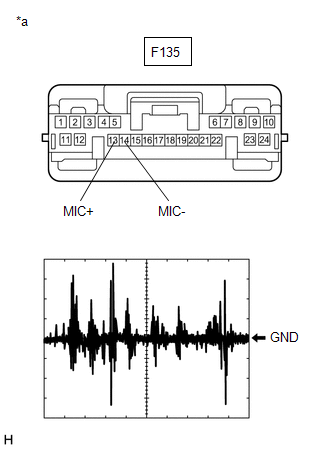

*a

Vista frontal del conector del mazo de cables

(a la ECU de navegación)

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
