EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
2. EXTRAIGA LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2
Haga clic aquí
4. EXTRAIGA EL CONDUCTO DE AIRE N° 1
Haga clic aquí
5. EXTRAIGA LA CUBIERTA N° 2 DE LA CALEFACCIÓN (fabricada para VALEO)

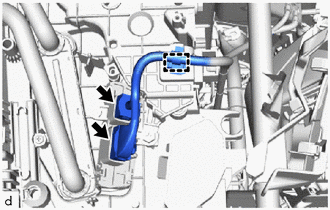

(a) Desenganche la abrazadera. |
|
(b) Desconecte el conector.

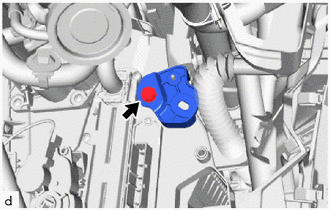

(c) Extraiga el tornillo y la cubierta del calentador n° 2 |
|
6. EXTRAIGA LA CUBIERTA N° 2 DE LA CALEFACCIÓN (fabricada para DENSO)

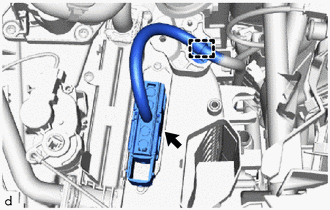

(a) Desenganche la abrazadera. |
|
(b) Desconecte los 2 conectores.

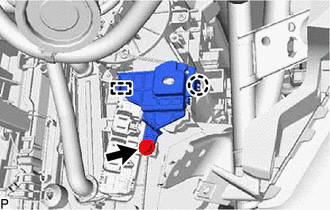

(c) Quite el tornillo. |
|
(d) Desenganche la garra y la guía para extraer la cubierta n° 2 de la calefacción.
7. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (fabricados para VALEO)

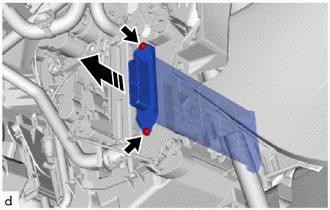

(a) Extraiga los 2 tornillos y el conjunto de la calefacción rápida tal como se muestra en la ilustración.
Extraiga en este sentido |
8. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (fabricados para DENSO)

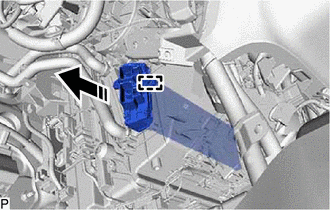

(a) Desenganche la guía para extraer el conjunto del calentador rápido tal y como se indica en la ilustración.
Extraiga en este sentido |
