Componentes
COMPONENTES

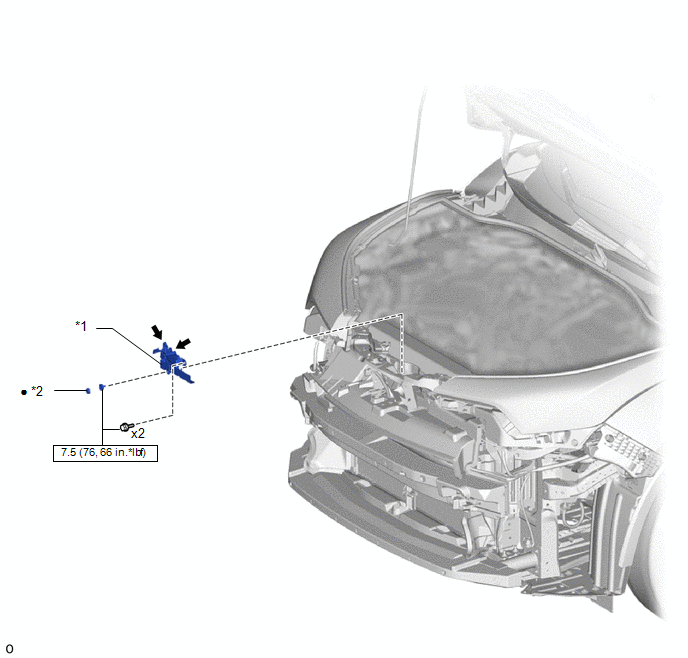

ILUSTRACIÓN
|
*1 |
INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ DEL MOTOR (CONJUNTO DE BLOQUEO DEL CAPÓ) |
*2 |
SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
Grasa multiusos |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí
2. EXTRAIGA EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ
|

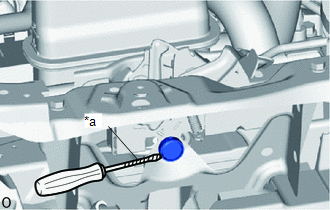

(a) Extraiga el sombrerete de tuerca de bloqueo del capó con la ayuda de un destornillador con la punta envuelta en cinta protectora. |
|
3. EXTRAIGA EL INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ DEL MOTOR (CONJUNTO DE BLOQUEO DEL CAPÓ)
|

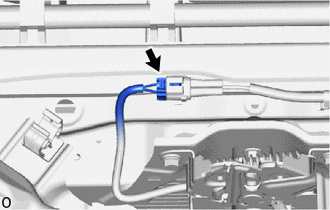

(a) Desconecte el conector. |
|
|

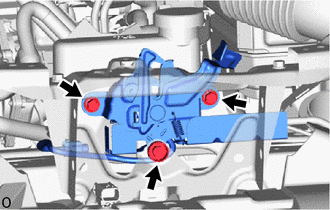

(b) Extraiga los 2 pernos y el perno de bloqueo del capó para separar el interruptor de la luz de cortesía del capó del motor (conjunto de bloqueo del capó). |
|
|

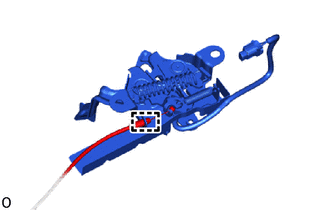

(c) Desenganche la guía. |
|
(d) Desconecte el conjunto del cable de control de bloqueo del capó para extraer el interruptor de la luz de cortesía del capó (conjunto de bloqueo del capó).
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ DEL MOTOR (CONJUNTO DE BLOQUEO DEL CAPÓ)
|

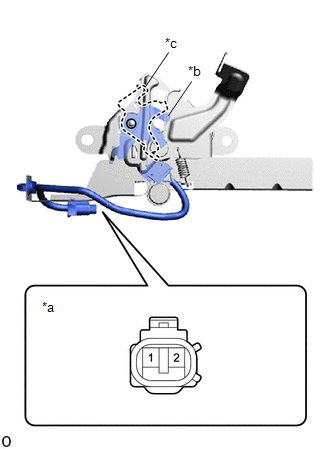

(a) Verifique la resistencia. (1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si la resistencia no es la especificada, sustituya el interruptor de la luz de cortesía del capó del motor (conjunto de bloqueo del capó). |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE LA LUZ DE CORTESÍA DEL CAPÓ DEL MOTOR (CONJUNTO DE BLOQUEO DEL CAPÓ)
|
(a) Enganche la guía y conecte el conjunto del cable de control de bloqueo del capó. |
|
(b) Instale el interruptor de la luz de cortesía del capó (conjunto de bloqueo del capó) con los 2 pernos y el perno de bloqueo del capó.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
(c) Conecte el conector.
2. INSTALE EL SOMBRERETE DE LA TUERCA DE BLOQUEO DEL CAPÓ
(a) Instale un nuevo sombrerete de la tuerca de bloqueo del capó.
3. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO
Haga clic aquí
Instalación
