Toyota CH-R Manual de Taller: InspecciÓn

Toyota CH-R Manual de Taller / CalefacciÓn / Aire Acondicionado / Conjunto Del Calentador De Ptc / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (fabricados para VALEO)

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

Siempre

Inferior a 1 Ω

3 - 2

Siempre

Inferior a 1 Ω

3 - 4

Siempre

Inferior a 1 Ω

5 - 4

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la calefacción rápida.

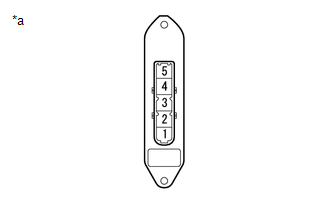

*a

Componente no conectado al mazo de cables

(Conjunto de la calefacción rápida)
