Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

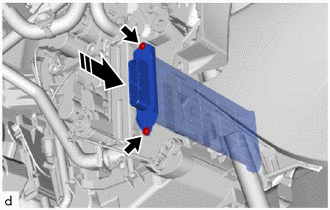

1. INSTALE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (fabricados para VALEO)

(a) Instale el conjunto de la calefacción rápida con los 2 tornillos tal como se muestra en la ilustración.

Coloque en este sentido

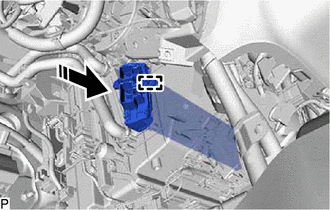

2. INSTALE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (fabricados para DENSO)

(a) Enganche la guía para instalar el conjunto de la calefacción rápida como se muestra en la ilustración.

Coloque en este sentido

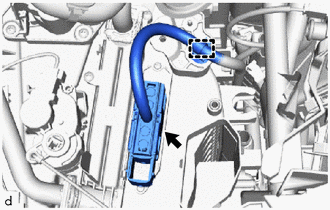

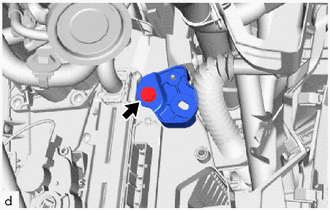

3. INSTALE LA CUBIERTA N° 2 DE LA CALEFACCIÓN (fabricados para VALEO)

(a) Instale la cubierta n° 2 de la calefacción con el tornillo.

(b) Conecte el conector.

(c) Enganche la abrazadera.

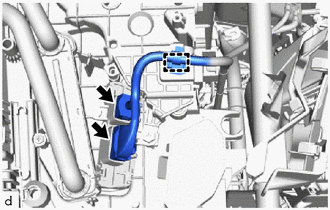

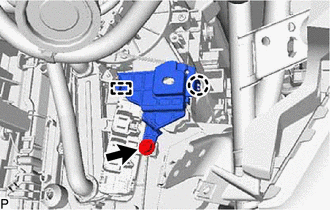

4. INSTALE LA CUBIERTA N° 2 DE LA CALEFACCIÓN (fabricados para DENSO)

(a) Enganche la garra y la guía.

(b) Instale la cubierta n° 2 de la calefacción con el tornillo.

(c) Conecte los 2 conectores.

(d) Enganche la abrazadera.

5. INSTALE EL CONDUCTO DE AIRE N° 1

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

Haga clic aquí

7. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

Haga clic aquí

8. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aquí
