Toyota CH-R Manual de Taller: La iluminación del medidor no se activa

Toyota CH-R Manual de Taller / Medidor / Contador / Visualizador / Sistema De Medidores / Indicadores / La iluminación del medidor no se activa

DESCRIPCIÓN

El conjunto del juego de instrumentos recibe señales procedentes de este circuito para ajustar la iluminación del conjunto del juego de instrumentos. El conjunto del juego de instrumentos ajusta el nivel de iluminación basándose en el accionamiento del usuario del interruptor del reóstato de control de las luces.

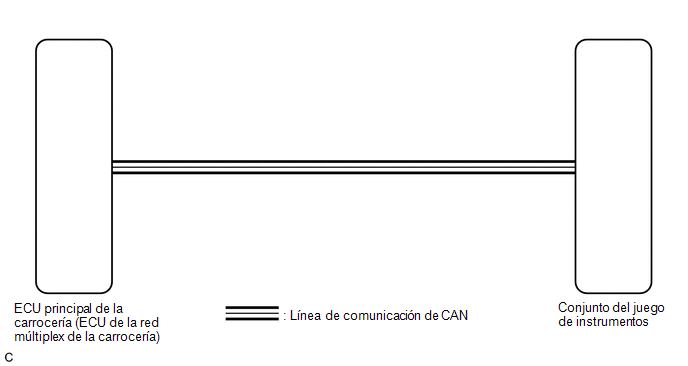

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Antes de sustituir la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería), consulte Registro.*1

    Haga clic aquí

  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.
    • *1: Con sistema de llave inteligente

OBSERVACIÓN:

  • La iluminación del medidor se atenúa cuando se encienden las luces traseras.
  • Si se ajusta el nivel de iluminación del medidor al brillo máximo, se cancelará la atenuación anterior de la iluminación del medidor.
  • Al ajustar el nivel de iluminación del medidor al brillo mínimo la iluminación del medidor se apaga.
  • La sensibilidad del sensor del control automático de las luces se puede personalizar.

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se han emitido DTC de comunicación CAN.

Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B
B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

2.

COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC del sistema de iluminación.

Haga clic aquí

Body Electrical > Main Body > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite el DTC B1244.

A

Se emite el DTC B1244.

B
B

VAYA AL DTC B1244

A

3.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

OK:

El funcionamiento del conjunto del juego de instrumentos vuelve a ser normal.

OK

FIN DE LA INSPECCIÓN
MAL

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

    Circuito del interruptor de la almohadilla del volante
    DESCRIPCIÓN El conjunto del juego de instrumentos y el conjunto del interruptor de la almohadilla del volante están conectados a través de la línea directa. La pantalla principal y la pantall ...

    La iluminación del medidor no se atenúa de noche
    DESCRIPCIÓN En este circuito, el conjunto del juego de instrumentos recibe señales de graduación automática de las luces desde la ECU principal de la carrocería (ECU de la carrocería de la ...
