DESCRIPCIÓN

El conjunto del juego de instrumentos y el conjunto del interruptor de la almohadilla del volante están conectados a través de la línea directa. La pantalla principal y la pantalla de información múltiple del conjunto del juego de instrumentos funcionan con los interruptores del conjunto del interruptor de la almohadilla del volante.

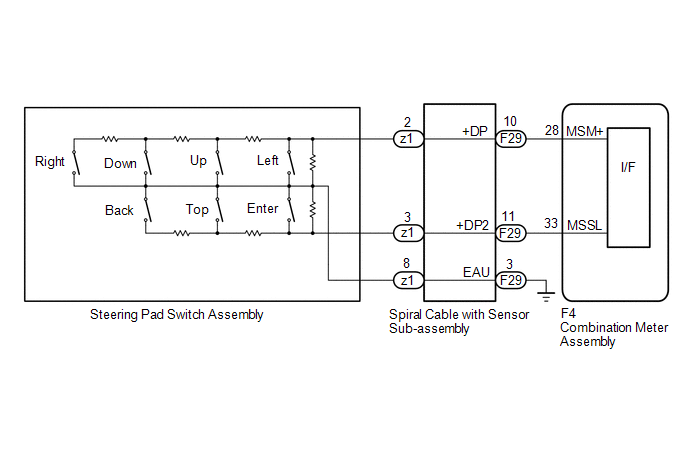

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

2.

INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Desconecte el conector F29 del subconjunto de cable espiral con sensor.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F4-28 (MSM+) - F29-10 (+DP)

Siempre

Inferior a 1 Ω

F4-33 (MSSL) - F29-11 (+DP2)

Siempre

Inferior a 1 Ω

F29-3 (EAU) - Masa de la carrocería

Siempre

Inferior a 1 Ω

F4-28 (MSM+) - Masa de la carrocería

Siempre

10 kΩ o superior

F4-33 (MSSL) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
