DESCRIPCIÓN
La intensidad de la luz del juego de instrumentos aumenta al girar la perilla del reóstato de control de las luces hacia arriba y disminuye si la gira en sentido contrario.

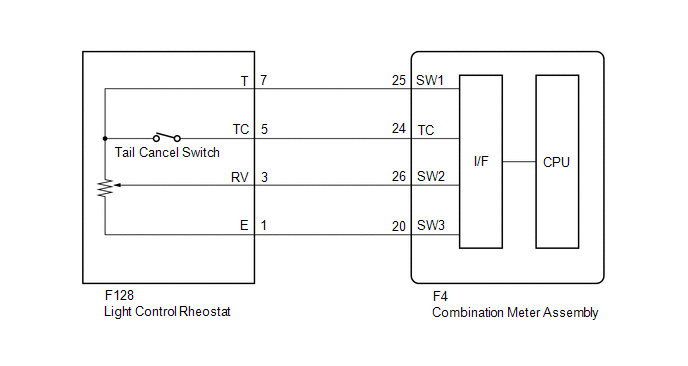

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.
PROCEDIMIENTO
|
1. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (REÓSTATO DE CONTROL DE ILUMINACIÓN) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
(1) Juego de instrumentos.
Body Electrical > Combination Meter > Data List|
Pantalla del tester |
Elemento de medición |
Estado normal |
Nota de diagnóstico |
|---|---|---|---|
|
Tail Cancel SW |
Interruptor de desactivación de las luces traseras / OFF u ON |
OFF: Interruptor de cancelación de las luces traseras en posición OFF ON: Interruptor de cancelación de luces traseras en la posición ON |
- |
|
Rheostat value |
Valor del reóstato / Mín.: 0 Máx.: 100 |
El interruptor del reóstato de control de luces está en estado oscuro (0) → brillante (100) |
Unidad: % |
|
Pantalla del tester |
|---|
|
Tail Cancel SW |
|
Rheostat value |
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
Los valores de la lista de datos de las ECU coinciden. |
A |
|
Los valores de la lista de datos de las ECU no coinciden. |
B |
| A | |
SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
|
2. |
INSPECCIONE EL REÓSTATO DE CONTROL DE LAS LUCES |
(a) Quite el reóstato de control de las luces
Haga clic aquí
(b) Inspeccione el reóstato de control de las luces
Haga clic aquí
| MAL | |
SUSTITUYA EL REÓSTATO DE CONTROL DE LAS LUCES |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (REÓSTATO DE CONTROL DE LAS LUCES - CONJUNTO DEL JUEGO DE INSTRUMENTOS) |
(a) Desconecte el conector F4 del conjunto del juego de instrumentos.
(b) Desconecte el conector F128 del reóstato de control de luces.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar (busque posibles circuitos abiertos):
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F4-25 (SW1) - F128-7 (T) |
Siempre |
Inferior a 1 Ω |
|
F4-26 (SW2) - F128-3 (RV) |
Siempre |
Inferior a 1 Ω |
|
F4-20 (SW3) - F128-1 (E) |
Siempre |
Inferior a 1 Ω |
|
F4-24 (TC) - F128-5 (TC) |
Siempre |
Inferior a 1 Ω |
Resistencia estándar (inspeccione posibles cortocircuitos):
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F4-24 (TC) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F4-25 (SW1) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F4-26 (SW2) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
| OK | |
SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Avería del indicador del receptor de temperatura del refrigerante del motor
