Componentes

COMPONENTES

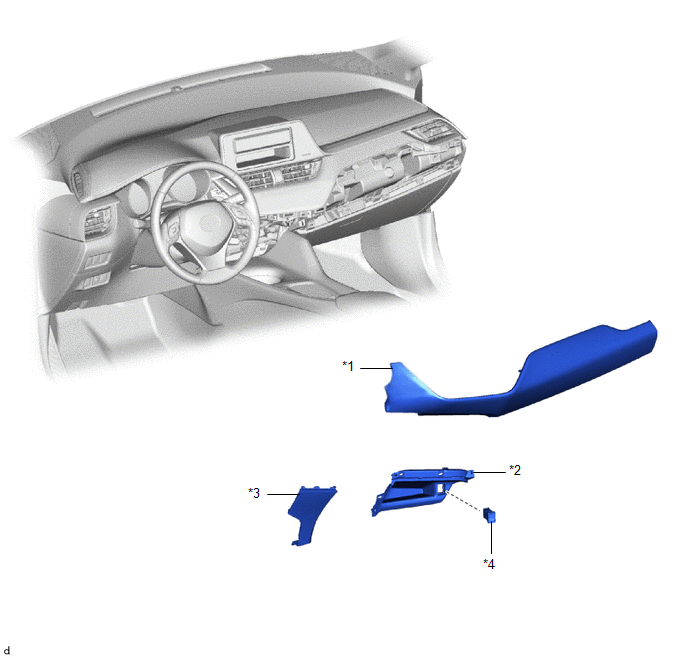

ILUSTRACIÓN

*1

CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

*3

MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

*4

CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1

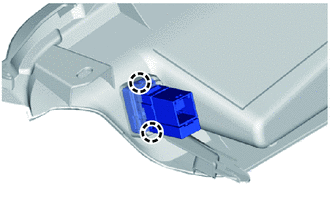

(a) Desenganche las garras para extraer el conjunto del adaptador de clavija estéreo n° 1.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1

(a) Enganche las garras para instalar el conjunto del adaptador de clavija estéreo n° 1.

2. INSTALE EL CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

Haga clic aquí

3. INSTALE LA MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

4. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí
