Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1

Haga clic aquí

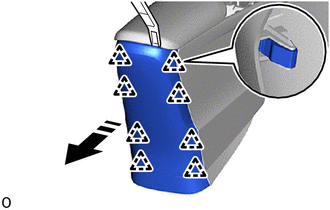

3. EXTRAIGA EL PANEL DEL EXTREMO TRASERO DE LA CONSOLA

(a) Utilice un extractor de molduras A, desenganche los clips para retirar el panel del extremo trasero de la consola como se muestra en la ilustración.

Extraiga en este sentido

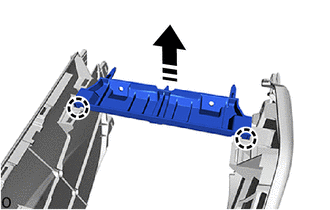

4. EXTRAIGA EL RETÉN DE LA CAJA DE LA CONSOLA

(a) Desenganche las garras para extraer el retenedor de la caja de la consola como se muestra en la ilustración.

Extraiga en este sentido

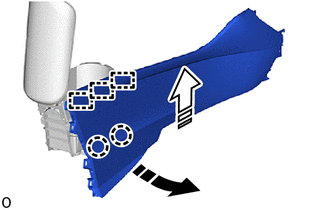

5. EXTRAIGA EL PANEL LATERAL N° 1 DE LA CAJA

(a) Desenganche las garras y las guías para extraer el panel lateral de la caja n° 1 como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

6. EXTRAIGA EL PANEL LATERAL N° 2 DE LA CAJA

(a) Desenganche las garras y las guías para extraer el panel lateral de la caja n° 2 como se muestra en la ilustración.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

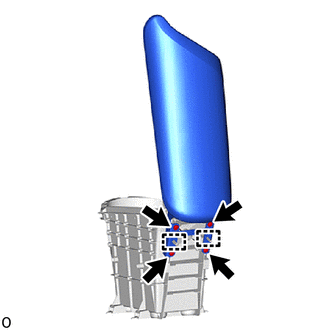

7. EXTRAIGA EL SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

(a) Quite los 4 tornillos.

(b) Desenganche las guías y extraiga el subconjunto de la puerta del compartimiento de la consola.
