Toyota CH-R Manual de Taller: Componentes

COMPONENTES

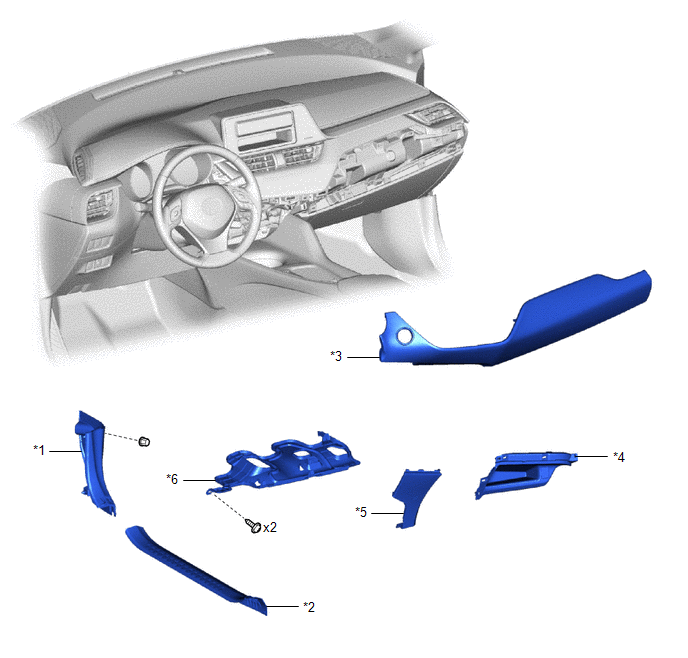

ILUSTRACIÓN

*1

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*3

CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*4

CONJUNTO DE LA CAJA DEL PANEL DE INSTRUMENTOS

*5

MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS

*6

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

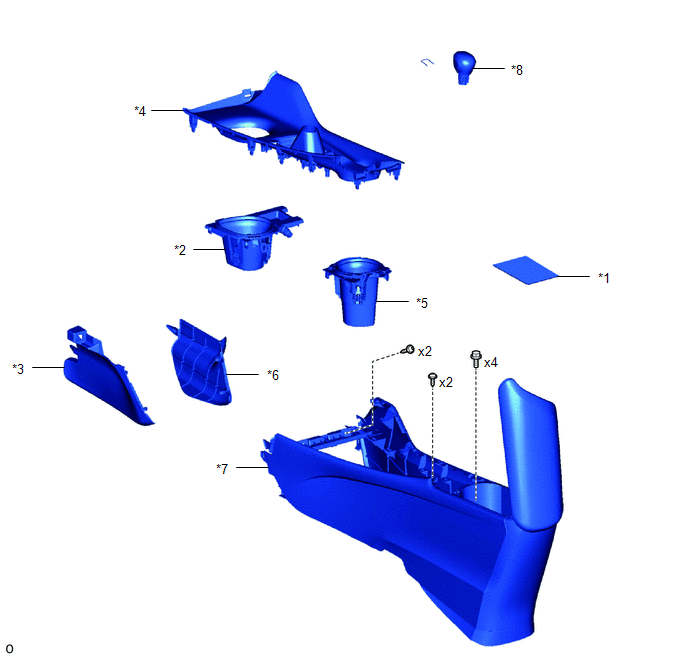

ILUSTRACIÓN

*1

MOQUETA DE LA CAJA DE LA CONSOLA

*2

SUJETAVASOS DE LA CAJA DE LA CONSOLA

*3

ENCASTRE DE LA CAJA DE LA CONSOLA

*4

SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA

*5

SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2

*6

ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA N° 2

*7

CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

*8

SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

ILUSTRACIÓN

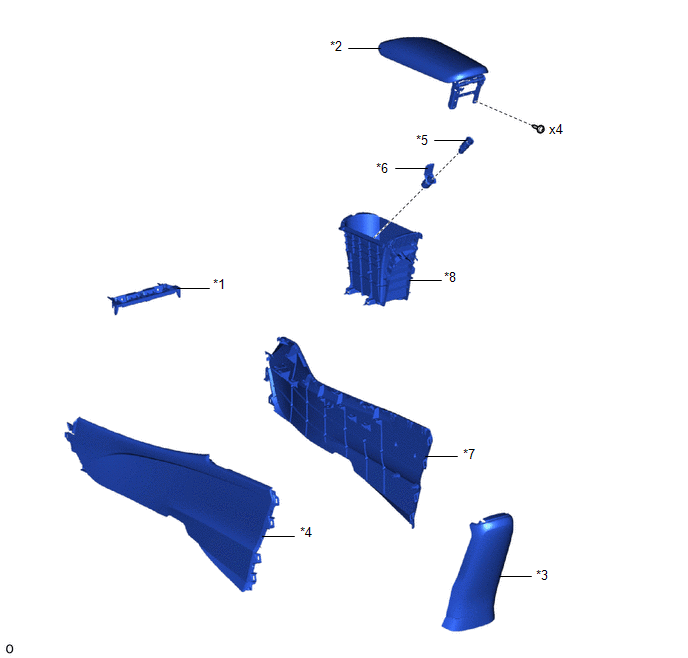

*1

RETÉN LA CAJA DE LA CONSOLA

*2

SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

*3

PANEL DEL EXTREMO TRASERO DE LA CONSOLA

*4

PANEL DE LA CAJA LATERAL N° 1

*5

CONJUNTO DE LA TOMA DE CORRIENTE N° 1

*6

CUBIERTA DE LA TOMA DE CORRIENTE N° 1

*7

PANEL DE LA CAJA LATERAL N° 2

*8

CAJA DE LA CONSOLA N° 2

    Caja De La Consola Trasera
    ...

    Desmontaje
    DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1 Haga clic aquí 2. EXTRAIGA LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1 Haga clic aquí 3. EXTRAIGA EL PANEL DEL ...
