INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DE LLUVIA

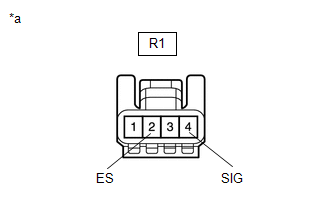

(a) Desconecte el conector R1 del sensor de lluvia. |
|
(b) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
R1-4 (SIG) - R1-2 (ES) |
Interruptor de encendido en posición ON |
11 a 14 V |
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
R1-2 (ES) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
Si el resultado no es el especificado, repare o sustituya el mazo de cables o el conector.
(d) Vuelva a conectar el conector R1 del sensor de lluvia. |
|

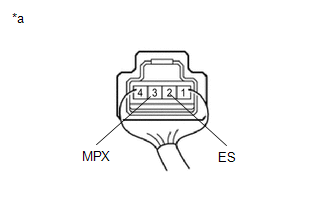

(e) Conecte un osciloscopio en el conector del sensor de lluvia.
(f) Compruebe los impulsos.
OK:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
3 (MPX) - 2 (ES) |
Interruptor de encendido en posición ON |
Generación de impulsos |
Si el resultado no es el especificado, sustituya el sensor de lluvia.
