Toyota CH-R Manual de Taller: Extracción

Toyota CH-R Manual de Taller / Limpia / Lavaparabrisas / Sensor De Lluvia / Extracción

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL SENSOR DE LLUVIA

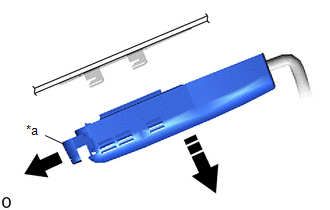

(a) Suelte el tope tirando de él, como se muestra en la ilustración.

*a

Tope

Soltar

Extraiga en este sentido

(b) Desconecte la cubierta del sensor de lluvia con sensor de lluvia del cristal del parabrisas, como se muestra en la ilustración.

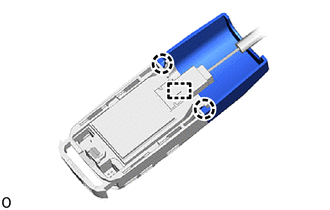

(c) Desenganche las garras y la guía para extraer la cubierta del sensor de lluvia.

2. EXTRAIGA EL SENSOR DE LLUVIA

(a) Desconecte el conector y extraiga el sensor de lluvia.
