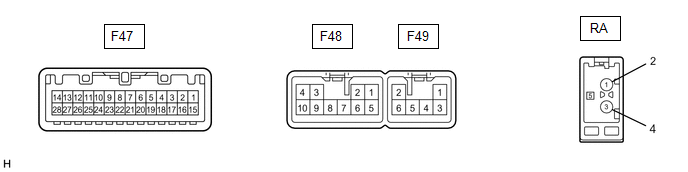

TERMINALES DE LA ECU

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F47-4 (MACC) - F48-7 (GND1)

B - LA

Fuente de alimentación del micrófono

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

4 a 6 V

F47-5 (MIN+) - F48-7 (GND1)

W - LA

Señal de voz del micrófono

Señal de voz del sistema manos libres "Bluetooth" recibida

Se emite una forma de onda sincronizada con señales de sonido

F47-6 (SNS2) - F48-7 (GND1)

V - LA

Señal de detección de conexión del micrófono

Siempre

Inferior a 1 V

F47-17 (SPD) - F48-7 (GND1)

V - LA

Señal de velocidad del vehículo

Interruptor de encendido en posición ON

Se gira la rueda

Generación de impulsos

F47-18 (SGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 V

F47-19 (MIN-) - F48-7 (GND1)

R - LA

Señal de voz del micrófono

Señal de voz del sistema manos libres "Bluetooth" recibida

Se emite una forma de onda sincronizada con señales de sonido

F47-21 (SW1) - F47-23 (SWG)

GR - W-B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor Seek+ pulsado

0.27 a 0.35 V

Interruptor Seek- pulsado

0.86 a 1.03 V

Interruptor VOL+ pulsado

1.51 a 1.79 V

Interruptor Volume- pulsado

2.22 a 2.66 V

F47-22 (SW2) - F47-23 (SWG)

G - W-B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor MODE pulsado

0.27 a 0.35 V

Interruptor Colgar pulsado

0.86 a 1.03 V

Interruptor Descolgar pulsado

1.51 a 1.79 V

F47-23 (SWG) - Masa de la carrocería

W-B - Masa de la carrocería

Señal del interruptor de la almohadilla del volante

Siempre

Inferior a 1 V

F48-1 (FR+) - F48-7 (GND1)

P - LA

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F48-2 (FL+) - F48-7 (GND1)

W - LA

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F48-3 (ACC1) - F48-7 (GND1)

GR - LA

Fuente de alimentación (ACC)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

11 a 14 V

F48-4 (+B1) - F48-7 (GND1)

LA-SB - LA

Fuente de alimentación (+B)

Siempre

11 a 14 V

F48-5 (FR-) - F48-7 (GND1)

BR - LA

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F48-6 (FL-) - F48-7 (GND1)

B - LA

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F48-7 (GND1) - Masa de la carrocería

LA - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

F48-10 (ILL+) - Masa de la carrocería

G - Masa de la carrocería

Señal de iluminación

Interruptor de control de luces en posición OFF

Inferior a 1 V

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

F49-1 (RR+) - F48-7 (GND1)

R - LA

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F49-2 (RL+) - F48-7 (GND1)

B - LA

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F49-3 (RR-) - F48-7 (GND1)

W - LA

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

F49-6 (RL-) - F48-7 (GND1)

Y - LA

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con señales de sonido

RA-5 (ANT+) - F48-7 (GND1)

- - LA

Fuente de alimentación de la antena

Interruptor de encendido en posición ACC

Interruptor de la radio encendido y AM o FM seleccionada

11 a 14 V
