Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA CINTA DEL SENSOR DE LLUVIA

OBSERVACIÓN:

La cinta del sensor de lluvia se puede reutilizar. Sustituya la cinta únicamente si está dañada o contaminada con partículas extrañas.

(a) Extraiga la cinta del sensor de lluvia.

(b) Limpie la parte de detección del sensor de lluvia con un trozo de tela.

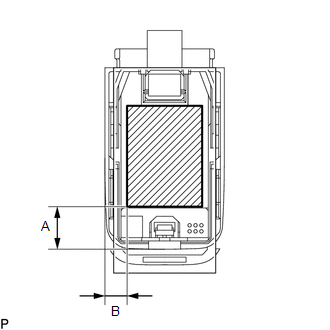

(c) Despegue la hoja protectora más pequeña y, a continuación, coloque la cinta del sensor de lluvia en la parte de detección del sensor de lluvia, como se muestra en la ilustración.

OBSERVACIÓN:

Presione con los dedos para sacar las burbujas de aire de debajo de la cinta.

Holgura estándar

Área

Medida

A

14.4 mm (0.567 pulg.)

B

7.25 mm (0.285 pulg.)

2. INSTALE EL SENSOR DE LLUVIA

(a) Limpie el cristal del parabrisas con un trozo de tela.

AVISO:

  • Asegúrese de que no quedan restos de cinta del sensor de lluvia en el parabrisas. Si quedaran, elimínelos.
  • Si quedan restos de cinta del sensor de lluvia en el parabrisas, sustituya la cinta.

(b) Cuando instale un nuevo sensor de lluvia o al sustituir la cinta del sensor de lluvia:

(1) Despegue la hoja protectora.

OBSERVACIÓN:

Tenga cuidado de no tocar la superficie de silicona.

(c) Conecte el conector.

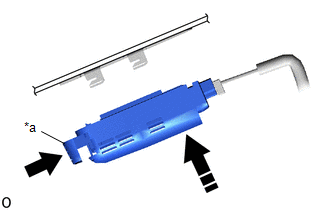

(d) Coloque de forma gradual el sensor de lluvia en el cristal del parabrisas, como se muestra en la ilustración, para evitar que se formen burbujas de aire entre ellos.

*a

Tope

Bloquear

Coloque en este sentido

OBSERVACIÓN:

No toque ni las superficies de cristal ni las revestidas con silicona.

(e) Empuje el tope para instalar el sensor de lluvia tal y como se muestra en la ilustración.

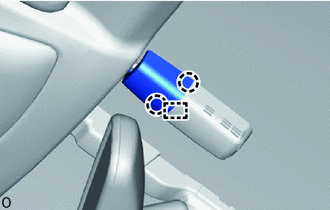

3. COLOQUE LA CUBIERTA DEL SENSOR DE LLUVIA

(a) Enganche la guía y las garras para instalar la cubierta del sensor de lluvia.
