INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL ESPEJO EXTERIOR IZQUIERDO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

25°C (77°F)

8.5 a 11.5 Ω

Si el resultado no es el especificado, sustituya el espejo exterior izquierdo.

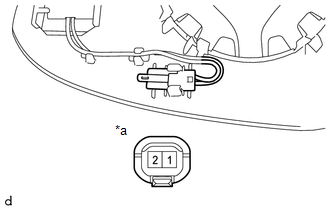

*a

Componente no conectado al mazo de cables

(Espejo retrovisor exterior izquierdo)

(b) Compruebe el funcionamiento del indicador del espejo retrovisor exterior. (Con sistema de supervisión de punto ciego)

AVISO:

No aplique una tensión superior a 6 V.

(1) Conecte 4 pilas secas nuevas de 1.5 V en serie.

(2) Aplique 6 V de tensión de la batería a los terminales del conector y compruebe que se encienda el indicador del espejo retrovisor exterior.

OK:

Conexión del tester

Valor especificado

Terminal positivo de la batería de 6 V (+) → Terminal 1

Terminal negativo de la batería de 6 V (-) → Terminal 2

Se enciende el indicador del espejo retrovisor exterior

Si el resultado no es el especificado, sustituya el espejo exterior izquierdo.

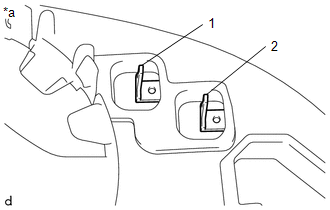

*a

Componente no conectado al mazo de cables

(Espejo retrovisor exterior izquierdo)

2. INSPECCIONE EL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

25°C (77°F)

8.5 a 11.5 Ω

Si el resultado no es el especificado, sustituya el espejo exterior derecho.

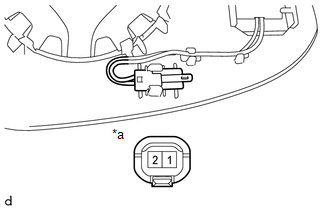

*a

Componente no conectado al mazo de cables

(Espejo retrovisor exterior derecho)

(b) Compruebe el funcionamiento del indicador del espejo retrovisor exterior. (Con sistema de supervisión de punto ciego)

AVISO:

No aplique una tensión superior a 6 V.

(1) Conecte 4 pilas secas nuevas de 1.5 V en serie.

(2) Aplique 6 V de tensión de la batería a los terminales del conector y compruebe que se encienda el indicador del espejo retrovisor exterior.

OK:

Conexión del tester

Valor especificado

Terminal positivo de la batería de 6 V (+) → Terminal 1

Terminal negativo de la batería de 6 V (-) → Terminal 2

Se enciende el indicador del espejo retrovisor exterior

Si el resultado no es el especificado, sustituya el espejo exterior derecho.

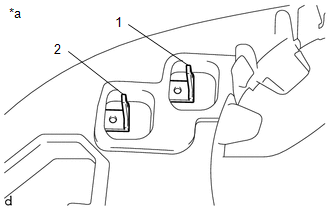

*a

Componente no conectado al mazo de cables

(Espejo retrovisor exterior derecho)
