Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL RETROVISOR EXTERIOR

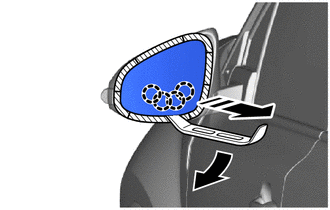

(a) Ponga cinta adhesiva en la zona como se muestra en la ilustración.

Cinta protectora

Extraiga en este sentido

(b) Presione la parte superior de la superficie del espejo e inclínela.

(c) Desenganche las garras de la parte inferior del espejo retrovisor exterior con un extractor de molduras A, tal y como se muestra en la ilustración.

AVISO:

No empuje el espejo retrovisor exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el actuador.

OBSERVACIÓN:

Si se emplea demasiada fuerza al presionar hacia abajo la superficie del espejo, las garras se engancharán de nuevo.

(d) Presione la parte inferior de la superficie del espejo e inclínela.

OBSERVACIÓN:

Si se emplea demasiada fuerza al presionar hacia abajo la superficie del espejo, las garras se engancharán de nuevo.

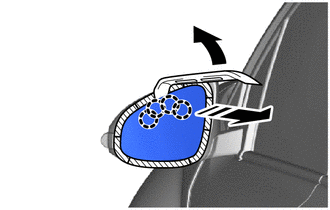

(e) Desenganche las garras de la parte superior del espejo retrovisor exterior con un extractor de molduras A, tal y como se muestra en la ilustración.

Cinta protectora

Extraiga en este sentido

AVISO:

No empuje el espejo retrovisor exterior con demasiada fuerza. Si lo hace, puede romper la superficie del espejo o sacar completamente el actuador.

OBSERVACIÓN:

Si se emplea demasiada fuerza al presionar hacia abajo la superficie del espejo, las garras se engancharán de nuevo.

(f) Con supervisión de puntos ciegos:

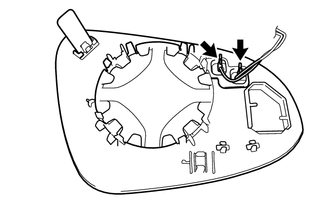

(1) Desconecte el conector.

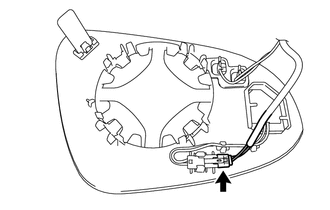

(g) Desconecte los 2 conectores y extraiga el espejo retrovisor exterior.
