SustituciÓn
SUSTITUCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1
Haga clic aquí
2. EXTRAIGA LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

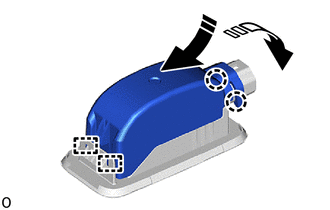

(a) Desenganche las garras y las guías y extraiga el parasol de la luz del compartimiento de equipajes como se muestra en la ilustración.
Extraiga en esta dirección (1) |
|
Extraiga en esta dirección (2) |

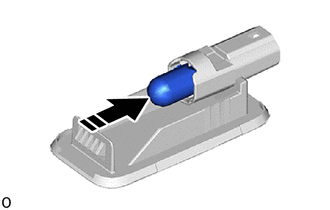

(b) Extraiga la bombilla del compartimiento de equipajes como se muestra en la ilustración.
Extraiga en este sentido |
3. COLOQUE LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

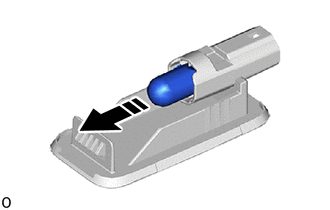

(a) Coloque la bombilla del compartimiento de equipajes como se muestra en la ilustración.
Coloque en este sentido |

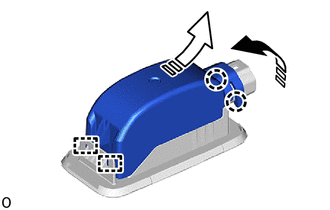

(b) Enganche las garras y las guías e instale el parasol de la luz del compartimiento de equipajes como se muestra en la ilustración.
Instale en esta dirección (1) |
|
Instale en esta dirección (2) |
4. INSTALE EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1
Haga clic aquí
