EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
3. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
Haga clic aquí
5. EXTRAIGA LA TAPA DE LA CUBIERTA DEL ANCLAJE DEL CINTURÓN DE SEGURIDAD
Haga clic aquí
6. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURÓN DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aquí
7. EXTRAIGA EL BISEL DE CONTROL DE BLOQUEO DEL RESPALDO TRASERO
Haga clic aquí
8. EXTRAIGA EL SUBCONJUNTO DEL TABLERO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
Haga clic aquí
9. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO
Haga clic aquí
10. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL
Haga clic aquí
11. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí
12. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
|

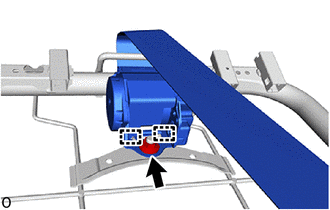

(a) Extraiga la tuerca. |
|
(b) Desenganche las guías para extraer el conjunto del cinturón de seguridad exterior del asiento trasero central.
