SustituciÓn
SUSTITUCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA LENTE DE LA LUZ DE LECTURA DE MAPAS N° 1
Haga clic aquí
2. EXTRAIGA LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS

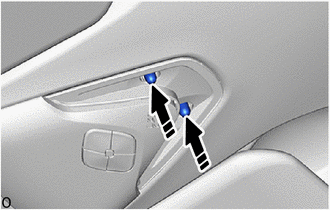

(a) Extraiga las 2 bombillas de la luz de lectura de mapas como se muestra en la ilustración.
![]() |
Extraiga en este sentido |
3. INSTALE LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS
(a) Instale las 2 bombillas de la luz de lectura de mapas como se muestra en la ilustración.
![]() |
Coloque en este sentido |
4. INSTALE LA LENTE DE LA LUZ DE LECTURA DE MAPAS N° 1
Haga clic aquí
