INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

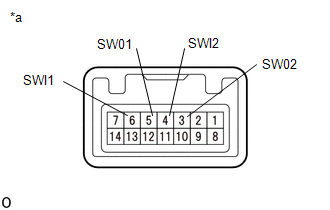

Conexión del tester	Estado	Valor especificado
6 (SWI1) - 5 (SW01)	OFF (sin pulsar)	10 kΩ o superior
	ON (bloqueo)	Inferior a 1 Ω
	Interruptor no accionado	10 kΩ o superior
6 (SWI1) - 4 (SWI2)	OFF (sin pulsar)	Inferior a 1 Ω
	ON (bloqueo)	Inferior a 1 Ω
	Interruptor no accionado	10 kΩ o superior
6 (SWI1) - 3 (SW02)	OFF (sin pulsar)	Inferior a 1 Ω
	ON (bloqueo)	10 kΩ o superior
	Interruptor no accionado	Inferior a 1 Ω
4 (SWI2) - 5 (SW01)	OFF (sin pulsar)	10 kΩ o superior
	ON (bloqueo)	Inferior a 1 Ω
	Interruptor no accionado	Inferior a 1 Ω
4 (SWI2) - 3 (SW02)	OFF (sin pulsar)	Inferior a 1 Ω
	ON (bloqueo)	10 kΩ o superior
	Interruptor no accionado	10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento eléctrico.

*a	Componente no conectado al mazo de cables (Conjunto del interruptor del freno de estacionamiento eléctrico)

(b) Compruebe si los indicadores se encienden.

(1) Aplique tensión de la batería al conjunto del interruptor del freno de estacionamiento eléctrico y compruebe que el interruptor se ilumina.

OK:

Estado

Valor especificado

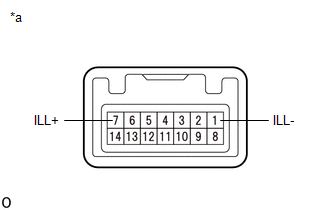

Terminal positivo (+) de la batería →Terminal 7 (ILL+)

Terminal negativo (-) de la batería → Terminal 1 (ILL-)

Se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del freno de estacionamiento eléctrico.

*a	Componente no conectado al mazo de cables (Conjunto del interruptor del freno de estacionamiento eléctrico)
