COMPONENTES

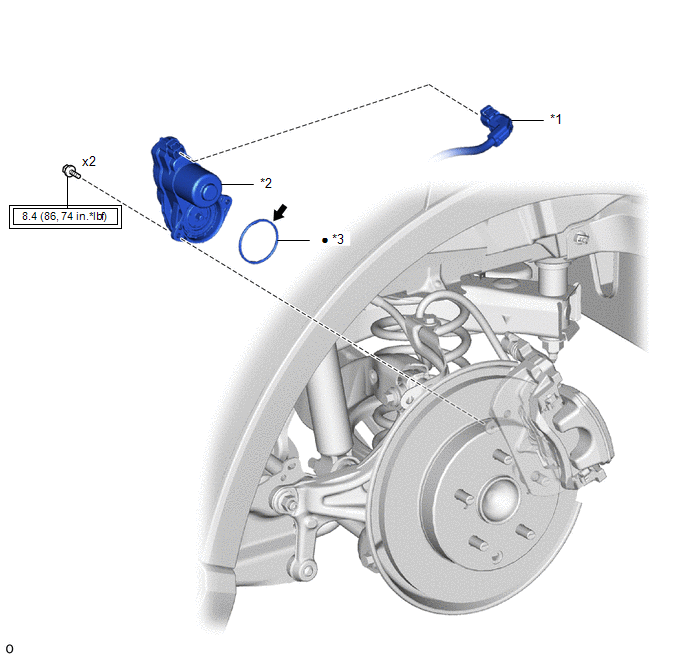

ILUSTRACIÓN
*1 |
CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 |
*2 |
CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO |
*3 |
JUNTA TÓRICA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |

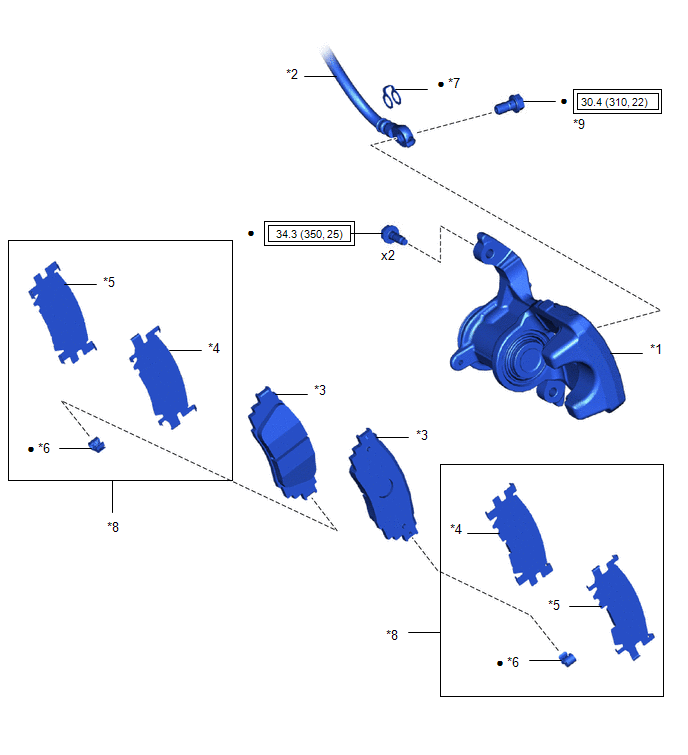

ILUSTRACIÓN
*1 |
CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO |
*2 |
MANGUERA FLEXIBLE TRASERA |
*3 |
PASTILLA DEL FRENO DE DISCO TRASERO |
*4 |
CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 1 TRASERO |
*5 |
CALCE ANTICHIRRIDO DEL FRENO DE DISCO N° 2 TRASERO |
*6 |
PLACA DEL INDICADOR DE DESGASTE DE LAS PASTILLAS DE LOS FRENOS DE DISCO TRASEROS |
*7 |
JUNTA |
*8 |
KIT DEL CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO |
*9 |
PERNO DE UNIÓN |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |

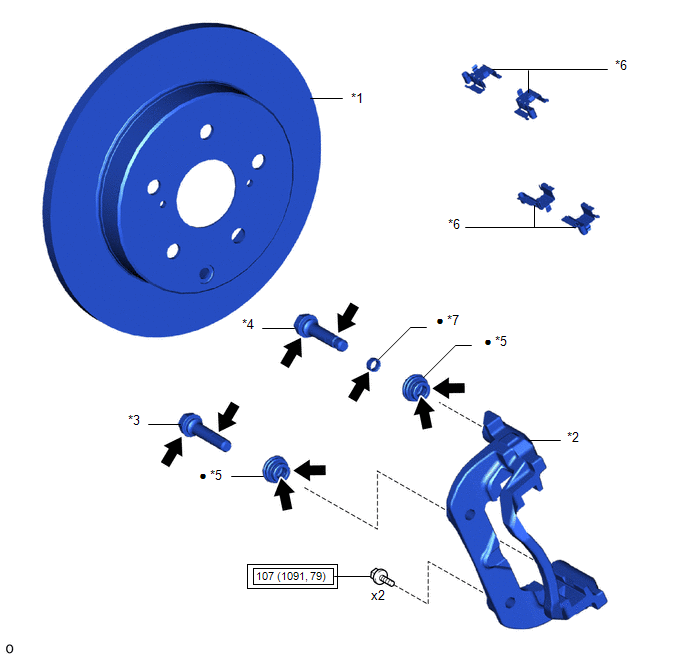

ILUSTRACIÓN
*1 |
DISCO TRASERO |
*2 |
SOPORTE DEL CILINDRO DEL FRENO DE DISCO TRASERO |
*3 |
PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO N° 1 |
*4 |
PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO N° 2 |
*5 |
FUNDA ANTIPOLVO DEL CASQUILLO DE FRENO DE DISCO TRASERO |
*6 |
PLACA DE SOPORTE DE LA PASTILLA DEL FRENO DE DISCO TRASERO |
*7 |
CASQUILLO DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |

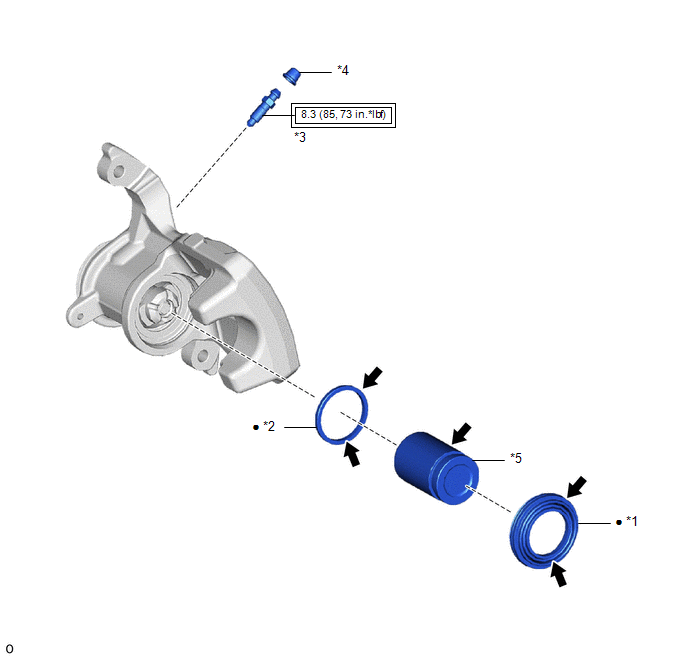

ILUSTRACIÓN
*1 |
FUNDA DEL CILINDRO |
*2 |
SELLO DEL PISTÓN |
*3 |
TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*4 |
CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO |
*5 |
PISTÓN DE FRENO DE DISCO TRASERO |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
