COMPONENTES

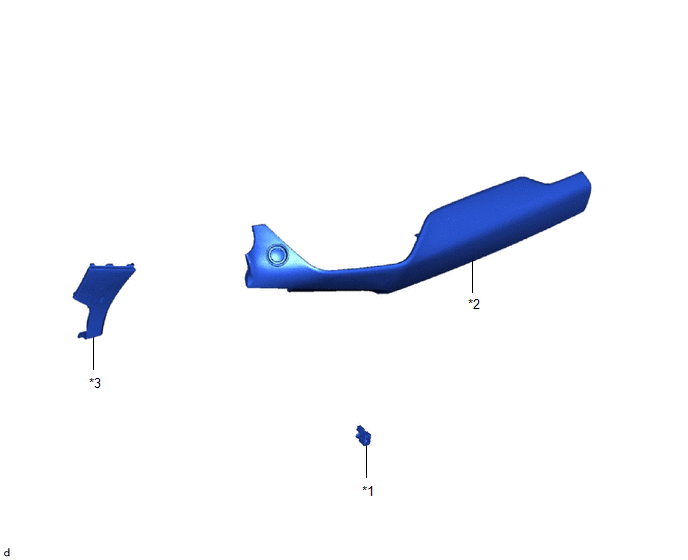

ILUSTRACIÓN
*1 |
TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
*2 |
CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
*3 |
MOLDURA DE ACABADO CENTRAL DE LA PARTE INFERIOR DEL PANEL DE INSTRUMENTOS |
- |
- |
Toyota CH-R Manual de Taller > Sistema De IluminaciÓn: Circuito de la señal IG
DESCRIPCIÓN
Este circuito detecta el estado ON u OFF del interruptor de encendido y envía
la información a la ECU principal de la carrocería (ECU de la red múltiplex de la
carrocería).
DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Inspeccione los fusibles ...
Toyota CH-R Manual de Taller > Sistema De Medidores / Indicadores: Avería del indicador del receptor de temperatura del refrigerante del motor
DESCRIPCIÓN
En este circuito, el conjunto del juego de instrumentos recibe señales de la
temperatura del refrigerante del motor desde el ECM mediante la comunicación CAN.
El conjunto del juego de instrumentos muestra la temperatura del refrigerante del
motor que se define en función de lo ...
