Toyota CH-R Manual de Taller / Puertas / Portón Trasero / Interruptor De Apertura De La Puerta Del Maletero / Inspección

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO (con sistema de llave inteligente)

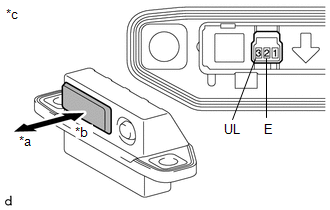

(a) Verifique el funcionamiento del interruptor de apertura de la puerta del maletero.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

3 (UL) - 2 (E)

Interruptor de apertura de la puerta del maletero pulsado (ON)

Inferior a 1 Ω

3 (UL) - 2 (E)

Interruptor de apertura de la puerta del maletero sin pulsar (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de apertura de la puerta del maletero.

*a

Sin pulsar (OFF)

*b

Pulsado (ON)

*c

Componente no conectado al mazo de cables

(Conjunto del interruptor de apertura de la puerta del maletero)

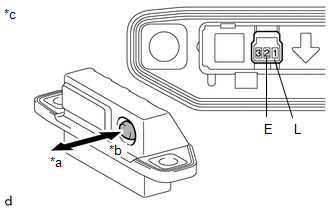

(b) Verifique el funcionamiento del interruptor de la cerradura de la puerta del maletero.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

1 (L) - 2 (E)

El interruptor de bloqueo de la puerta del maletero está pulsado (ON)

Inferior a 1 Ω

1 (L) - 2 (E)

El interruptor de bloqueo de la puerta del maletero no está pulsado (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de apertura de la puerta del maletero.

*a

Sin pulsar (OFF)

*b

Pulsado (ON)

*c

Componente no conectado al mazo de cables

(Conjunto del interruptor de apertura de la puerta del maletero)

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO (sin sistema de llave inteligente)

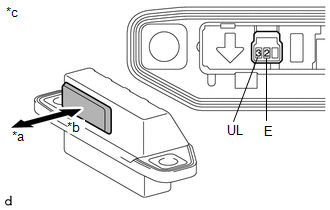

(a) Verifique el funcionamiento del interruptor de apertura de la puerta del maletero.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

3 (UL) - 2 (E)

Interruptor de apertura de la puerta del maletero pulsado (ON)

Inferior a 1 Ω

3 (UL) - 2 (E)

Interruptor de apertura de la puerta del maletero sin pulsar (OFF)

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de apertura de la puerta del maletero.

*a

Sin pulsar (OFF)

*b

Pulsado (ON)

*c

Componente no conectado al mazo de cables

(Conjunto del interruptor de apertura de la puerta del maletero)
    Extracción
    EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO Haga clic aquí 2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALE ...

    Instalación
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO (a) Enganche las garras y coloque el conjunto del interruptor de apertura de l ...
